Was sind Sprengringe ? Ein vollständiger Leitfaden für Ingenieure und Techniker
Sprengringe sind kleine, aber entscheidende mechanische Bauteile, die in vielen Branchen verwendet werden, um Teile in Baugruppen sicher zu fixieren. Sie werden auch als Halteringe bezeichnet und bieten eine zuverlässige axiale Positionierung bei gleichzeitiger Platzersparnis und vereinfachter Montage.
Als Industriepartner liefert HENNLICH Schweiz hochwertige Sprengringe und Befestigungslösungen, die den anspruchsvollen Anforderungen von Konstruktion und Fertigung gerecht werden.
Was sind Sprengringe ?

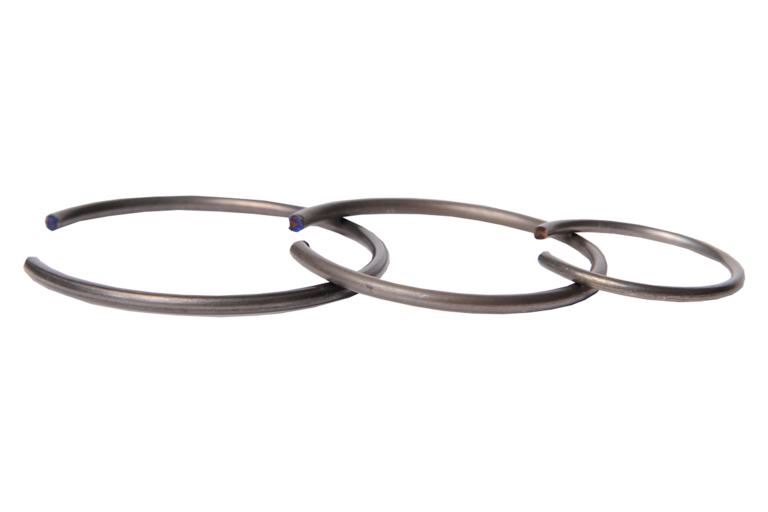

Sprengringe , auch Halteringe genannt, sind elastische Metallringe, die in eine gefräste Nut auf einer Welle oder in einer Bohrung eingesetzt werden. Nach der Installation übt der Ring eine Federkraft aus, um die axiale Bewegung von Bauteilen wie Lagern, Zahnrädern, Riemenscheiben oder Gehäusen zu verhindern.
Sie werden häufig verwendet, weil sie:
- Kompakt und leicht sind
- Kostengünstig sind
- Einfach zu montieren und zu demontieren sind
- Unter Last äußerst zuverlässig sind
Sicherungsringtypen nach DIN 7993
Die Norm DIN 7993 definiert die Geometrie, Toleranzen und Anwendungsbereiche von Sprengringe n. Sie gewährleistet Kompatibilität und Zuverlässigkeit in industriellen Systemen.

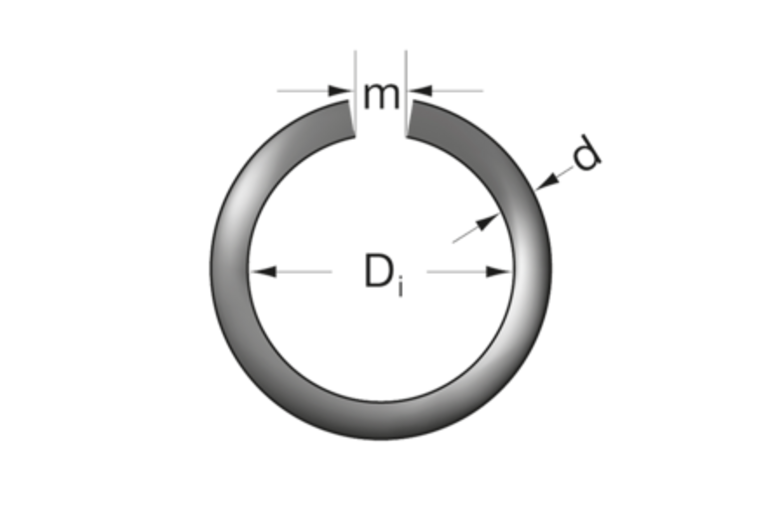

- Wird in die äußeren Nuten von Wellen eingesetzt
- Verhindert das Abrutschen von Bauteilen von der Welle
- Häufig in Motoren, Getrieben und rotierenden Maschinen zu finden
Dieser Typ dehnt sich während der Installation aus und rastet sicher in die Wellennut ein.

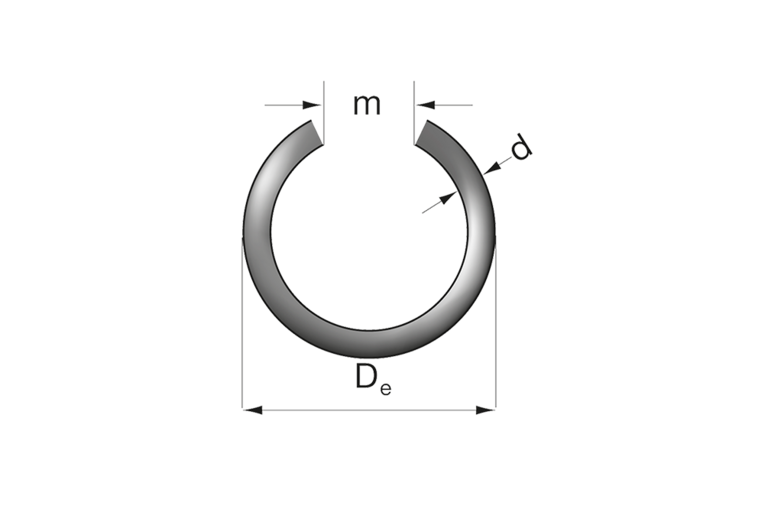

- Wird in die inneren Nuten von Bohrungen eingesetzt
- Fixiert Lager oder Bauteile in Gehäusen
Häufig in Pumpen, Zylindern und mechanischen Gehäusen verwendet
Dieser Sicherungsring wird während der Installation zusammengedrückt und dehnt sich in die Bohrungsnut aus.
Montage von Sprengringen: Best Practices
Die korrekte Montage von Sprengringe n ist unerlässlich für Sicherheit, Leistung und lange Lebensdauer. Montageanleitung:
- Verwende geeignete Innen- oder Aussensicherungsringzangen.
- Stelle sicher, dass die Nuten sauber und unbeschädigt sind.
- Vermeide ein Überdehnen oder Überkomprimieren des Rings.
- Vergewissere dich, dass der Ring vollständig in der Nut sitzt.
Montage von Sprengringe n: Schritt-für-Schritt-Anleitung
1. Ermittle, ob die Anwendung für eine Welle oder eine Bohrung vorgesehen ist.
2. Wähle die korrekte Grösse des Sicherungsrings gemäss DIN 7993
3. Verwende eine geeignete Sicherungsringzange.
4. Dehne oder komprimiere den Ring vorsichtig.
5. Setze den Ring in die Nut ein.
6. Überprüfe den korrekten Sitz visuell und mechanisch.
Die korrekte Montage von Sprengringe n verbessert die Zuverlässigkeit und reduziert Wartungszeiten.
Materialien und industrielle Anwendungen
Die von HENNLICH Schweiz gelieferten Sprengringe werden typischerweise aus folgenden Materialien hergestellt:
- Federstahl für hohe Festigkeit und Elastizität
- Edelstahl für korrosionsbeständige Umgebungen
- Speziallegierungen für extreme Betriebsbedingungen
Typische Anwendungen:
- Automobil- und Transportsysteme
- Industriemaschinen und Automatisierung
- Elektromotoren und Getriebe
- Hydraulik- und Pneumatikgeräte
Vorteile von Sprengringen
- Platzsparende Befestigungslösung
- Kein Gewindeschneiden, Schweißen oder zusätzliche Befestigungselemente erforderlich
- Schnelle Montage und Demontage
- Standardisierte DIN-Ausführungen
- Zuverlässige Leistung unter statischen und dynamischen Lasten
Fazit
Sprengringe und Halteringe sind wesentliche Komponenten im modernen Maschinenbau. Ob Sicherungsring DIN 7993 für Wellen (Ausführung A) oder Sicherungsring DIN 7993 für Bohrungen (Ausführung B) – die Auswahl der richtigen Ausführung und die korrekte Montage des Sicherungsrings sind entscheidend für die langfristige Systemzuverlässigkeit.
Mit technischem Know-how und hochwertigen Industriekomponenten unterstützt HENNLICH Schweiz Ingenieure und Techniker mit zuverlässigen Lösungen für sichere und effiziente mechanische Baugruppen.
Produkt.Wert. steigern- Sprengringe entdecken
