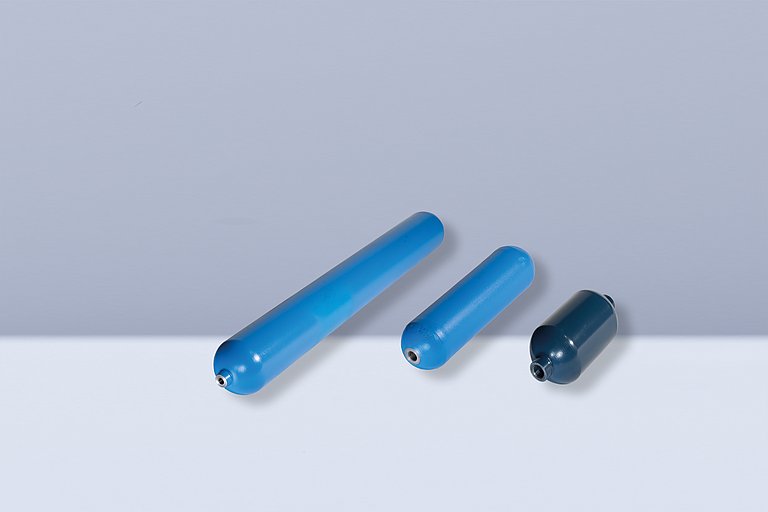

Druckflasche HDF
Die HDF-Druckflasche stellt zusätzliches Stickstoffvolumen für hydraulische Speicher zur Verfügung, reduziert den Bedarf an zusätzlichen Speichern und unterstützt eine effiziente Druckregelung in Pressen, Spritzgiessanlagen und Prozessanlagen in der gesamten Schweiz.
HDF-Druckflasche: Funktion und Nutzen
Die HDF-Druckflasche ist ein Druckbehälter für hydraulische Speichersysteme, der Stickstoff speichert und das Gasvolumen innerhalb des Speichers erhöht. Dadurch werden Druckschwankungen während des gesamten Lastzyklus reduziert und die Anzahl der benötigten Speicher für dieselbe Leistung verringert. Weniger Speicher bedeuten weniger Dichtungen, weniger Befestigungspunkte und geringere langfristige Betriebskosten.
Die HENNLICH (Schweiz) GmbH beliefert den Schweizer Industriemarkt mit HDF-Druckflaschen und bezieht diese direkt von HENNLICH Deutschland, um gleichbleibende Qualität, zuverlässige Verfügbarkeit und technische Unterstützung sicherzustellen. Jede Flasche wird extern am Speicher montiert, sodass Techniker Wartungen und Inspektionen durchführen können, ohne den Hydraulikkreislauf entleeren zu müssen. Dadurch werden Ausfallzeiten bei geplanten Wartungsarbeiten minimiert.
Typen von HDF-Druckflaschen
HDF-Druckflaschen sind als Standard-Stickstoffbehälter oder mit korrosionsbeständigen Beschichtungen und kundenspezifischen Anschlüssen erhältlich. Die passende Ausführung hängt von Volumen, Druckstufe und Einsatzumgebung ab.
Standard-HDF-Druckflaschen
Standard-HDF-Flaschen sind unbeschichtete Druckbehälter aus Stahl für hydraulische Systeme in Innenbereichen. Diese Variante eignet sich, wenn die Korrosionsbelastung gering ist und die Kosten im Vordergrund stehen.
Beschichtete HDF-Druckflaschen
Beschichtete HDF-Flaschen sind korrosionsbeständige Druckflaschen für hydraulische Speichersysteme. Sie eignen sich für feuchte Umgebungen, Aussenanlagen oder maritime Anwendungen, bei denen unbehandelter Stahl schneller korrodieren würde.
HDF-Druckflaschen mit kundenspezifischen Anschlüssen
HDF-Druckflaschen mit Sonderanschlüssen verfügen über Gewindeformen und Anschlussgrössen, die an bestehende Speicherblöcke angepasst werden können. Diese Variante eignet sich besonders für Nachrüstungen, ohne die vorhandene Rohrleitungskonstruktion ändern zu müssen.
Funktionsweise von HDF-Druckflaschen
HDF-Druckflaschen funktionieren als geschlossene Stickstoffspeicher, die mit dem Gasanschluss eines Hydraulikspeichers verbunden sind. Der unter Druck stehende Stickstoff bewegt sich während des Betriebs zwischen der Druckflasche und dem Speicher, während sich das Ölvolumen im Speicher abhängig von der Belastung verändert.
Ein grösseres kombiniertes Gasvolumen reduziert Druckschwankungen während des gesamten Lastzyklus. Da die Druckflasche keine internen beweglichen Dichtungen besitzt, ist nur eine regelmässige Druckprüfung erforderlich.
Vorteile
Die Vorteile von HDF-Druckflaschen zeigen sich insbesondere bei der Speichergrösse, Korrosionsbeständigkeit und Wartungsfreundlichkeit. Jeder Punkt hängt von der konkreten Anlagenkonfiguration und den Einsatzbedingungen ab.
Mehr Gasvolumen ohne zusätzliche Speicher
Durch den Anschluss einer oder mehrerer HDF-Druckflaschen wird das nutzbare Gasvolumen erhöht, ohne einen weiteren Hydraulikspeicher anschaffen zu müssen. Eine zusätzliche Gasflasche ist eine effiziente Möglichkeit, die Kosten für zusätzliche Speicher zu reduzieren.
Korrosionsschutz für anspruchsvolle Umgebungen
Beschichtete HDF-Druckflaschen bieten einen verbesserten Korrosionsschutz in feuchten, maritimen und Aussenbereichen. Dadurch verlängert sich die Lebensdauer im Vergleich zu unbeschichteten Stahlbehältern unter anspruchsvollen Bedingungen.
Flexible Anschlussmöglichkeiten
Individuelle Anschlussgrössen ermöglichen die einfache Integration der HDF-Druckflasche in bestehende Speicheranlagen ohne aufwendige Änderungen an der Rohrleitung. Dies verkürzt Nachrüstprojekte und reduziert Installationskosten.
Einfache Wartung und Zugänglichkeit
Die Druckflasche wird ausserhalb des Hydraulikkreislaufs montiert, sodass Techniker den Gasdruck prüfen können, ohne den Hydraulikspeicher zu öffnen. Die Wartungsintervalle können gemeinsam mit der regelmässigen Wartung der Speicherstation durchgeführt werden.
Anwendungen
HDF-Druckflaschen werden in verschiedenen Branchen eingesetzt, in denen hydraulische Speichersysteme unterschiedliche Anforderungen an Druckstabilität und Gasvolumen erfüllen müssen.
Hydraulische Pressen und Stanzanlagen
Pressenanlagen erhöhen mit HDF-Druckflaschen das Gasvolumen, um Druckspitzen während anspruchsvoller Stanz- und Umformzyklen besser auszugleichen.
Stahlindustrie und Schwerindustrie
Walzwerke und Schmiedeanlagen verwenden HDF-Druckflaschen in Speicherbatterien, um Druckschwankungen bei hohen Belastungen zu kompensieren.
Spritzgiessen und Kunststoffverarbeitung
Spritzgiessmaschinen nutzen zusätzliches Gasvolumen, um den Spanndruck während des gesamten Einspritzzyklus stabil zu halten.
Energieerzeugung
Turbinenregelungen und Steuerungssysteme in Kraftwerken setzen HDF-Druckflaschen ein, um den Speicherdruck bei wechselnden Lastbedingungen konstant zu halten.
Marine- und Offshore-Anwendungen
Für Offshore-Plattformen und maritime Hydraulikeinheiten werden beschichtete HDF-Druckflaschen eingesetzt, um eine hohe Korrosionsbeständigkeit in salzhaltiger Umgebung zu gewährleisten.
Anlagenbau und Instandhaltung
Wartungsteams nutzen HDF-Druckflaschen als Ersatz- oder Erweiterungskomponenten für hydraulische Speicheranlagen, um zusätzliches Gasvolumen bereitzustellen, ohne einen neuen Speicher bestellen zu müssen.
Ihr.Mehrwert.
Häufig gestellte Fragen (FAQ)
Eine HDF-Druckflasche ist ein Stickstoffbehälter, der mit der Gasseite eines Hydraulikspeichers verbunden wird. Sie erhöht das gesamte Gasvolumen und sorgt für eine stabilere Druckregelung.
Die Druckflasche wird extern montiert und über eine Standardverrohrung mit dem Gasanschluss des Speichers verbunden. Änderungen am Hydraulikkreislauf sind nicht erforderlich.
HDF-Druckflaschen benötigen eine regelmässige Druckprüfung, die üblicherweise im Rahmen der Wartungsintervalle des Hydraulikspeichers durchgeführt wird, da sie keine internen beweglichen Dichtungen besitzen.
HENNLICH liefert HDF-Druckflaschen in Standard-Stahlausführung sowie in korrosionsbeständigen beschichteten Varianten. Die Anschlussgrössen können an bestehende Speicherblöcke angepasst werden.
Ein Hydraulikspeicher speichert Hydrauliköl unter Gasdruck. Eine HDF-Druckflasche speichert ausschliesslich Stickstoff und erweitert das Gasvolumen des angeschlossenen Speichers.
Ja. Die beschichtete Ausführung bietet Korrosionsschutz für feuchte, maritime und Aussenbereiche, in denen unbehandelter Stahl schneller korrodieren würde.
Ja. HENNLICH Schweiz liefert HDF-Druckflaschen vom Standort Altendorf und bietet technische Beratung für jede Anwendung.
