Durchflussmessung
Die Durchflussmessung umfasst Geräte, die den Durchfluss von Flüssigkeiten und Gasen in industriellen Rohrleitungen überwachen, anzeigen und begrenzen. Durchflussschalter, -anzeiger, -wächter und -begrenzer sichern Pumpen, Wärmetauscher und Dosierstrecken in der ganzen Schweiz.
Iwan Hinder
Messen, Steuern, Regeln / Heizsysteme Kompensatoren/Filter
Warum gemessener Durchfluss Pumpen und Wärmetauscher schützt
Der Durchfluss in einem Kühlkreislauf nimmt ab, die Pumpe läuft weiter, und das Problem macht sich erst durch ein festgefressenes Lager bemerkbar. Die Durchflussmessung erfasst, wie viel Flüssigkeit oder Gas eine Stelle im Rohr passiert — sie macht einen unsichtbaren Vorgang sichtbar.
Jedes Gerät liest einen physikalischen Effekt des strömenden Mediums: eine ausgelenkte Paddelklappe, einen angehobenen Schwebekörper oder Wärme, die das Medium von einer beheizten Sondenspitze abführt.
Das Gerät wandelt diesen Effekt in eine Vor-Ort-Anzeige, einen Schaltkontakt oder ein 4–20-mA-Signal um. Pumpen laufen trocken und Wärmetauscher verschmutzen, lange bevor das Manometer reagiert.
Arten von Durchflussmessgeräten
Durchflussmessgeräte sind Instrumente im Rohrstrang, die den Durchfluss anzeigen, überwachen oder begrenzen — jede Bauart beantwortet eine andere Frage.
- Durchflussschalter
Durchflussschalter lösen einen Kontakt aus, sobald der Durchfluss einen Grenzwert über- oder unterschreitet — sie handeln, statt zu melden. Wähle sie, wenn eine Pumpe oder Heizung bei Durchflussverlust stoppen muss.
- Durchflussanzeiger

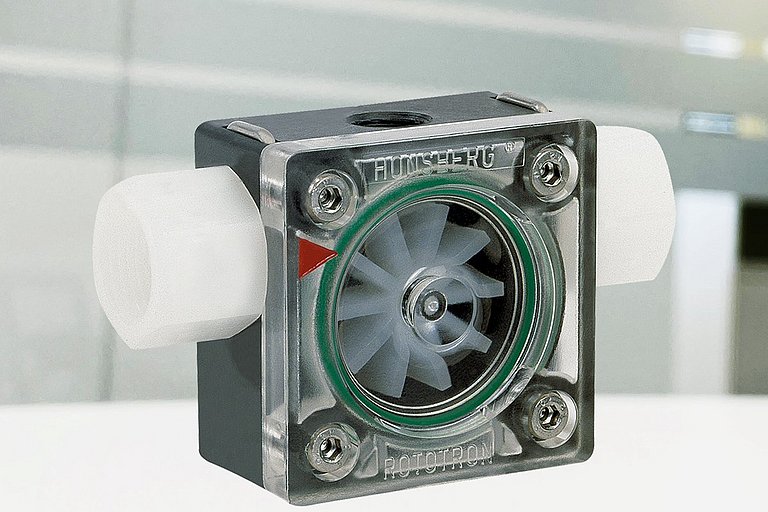

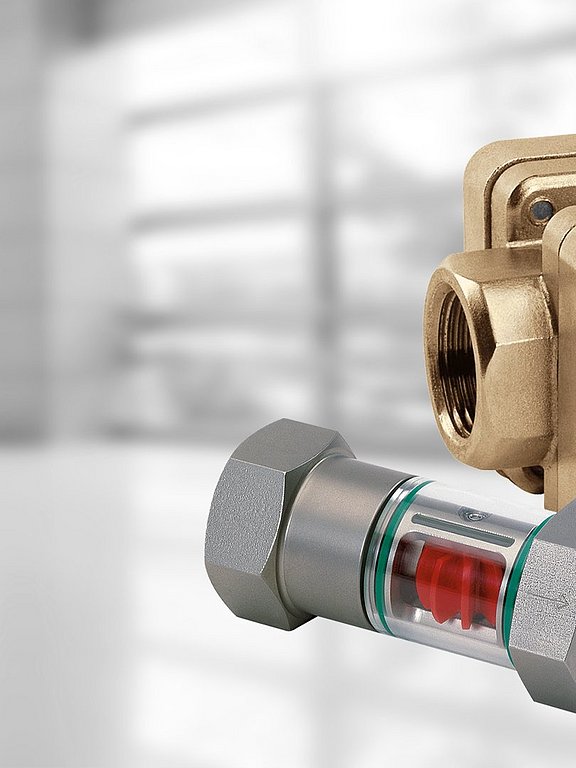

Durchflussanzeiger zeigen Durchflussmenge oder Strömungsrichtung direkt am Rohr an. Wähle sie für schnelle Sichtkontrollen an Kühlwasser- und Schmierleitungen.
- Durchflusswächter
Durchflusswächter verfolgen den Durchfluss gegen einen Sollwert und melden jede Abweichung. Wähle sie, wenn der Durchfluss in einem Band bleiben muss und nicht nur über null.
- Durchflussbegrenzer
Durchflussbegrenzer begrenzen den Volumenstrom auf ein festgelegtes Maximum, unabhängig vom Vordruck. Wähle sie, um nachgelagerte Komponenten zu schützen und parallele Stränge auszugleichen.
So funktioniert die Durchflussmessung
Die Durchflussmessung wandelt einen physikalischen Effekt des strömenden Mediums in einen Messwert oder ein Schaltsignal um — mechanisch, thermisch oder elektronisch.
Das Medium lenkt eine Paddelklappe aus oder hebt einen Schwebekörper im konischen Messrohr, dessen Position dem Durchflusswert entspricht. Kalorimetrische Sensoren beheizen eine Sondenspitze und messen, wie schnell das Medium diese Wärme abführt.
Die Wirkdruckmessung folgt der ISO 5167: Eine Blende oder ein Venturirohr erzeugt einen Druckabfall, der mit dem Durchfluss skaliert.
Mechanische Anzeiger eignen sich für sauberes Wasser, Öl und Kühlschmierstoff, wenn eine Anzeige vor Ort genügt. Kalorimetrische Sensoren passen zu kleinen Durchflüssen und zu Messstellen, die ein Signal ohne bewegte Teile brauchen.
Ein Sensor ohne bewegte Teile arbeitet auch in Medien weiter, die eine Paddelklappe blockieren würden.
Was die Durchflussmessung im Betrieb bringt
Die Durchflussmessung ist der laufende Nachweis, dass ein Medium fliesst — sie schützt Anlagenteile und hält Prozesse in ihren Grenzen.
1. Trockenlauf endet, bevor die Pumpe ausfällt
Ein Durchflussschalter schaltet die Pumpe innerhalb von Sekunden ab und schützt Gleitringdichtung, Lager und Motor.
2. Eine Anzeige vor Ort spart den Kontrollgang
Ein Durchflussanzeiger am Rohr bestätigt den Durchfluss, ohne dass du einen Schaltschrank öffnest.
3. Abweichungen werden rechtzeitig bemerkt
Ein Durchflusswächter meldet Drift, bevor Temperatur oder Produktqualität wandern — so behebst du die Ursache, bevor sie Auswirkungen auf das Produkt hat.
4. Begrenzter Durchfluss schützt nachgelagerte Technik
Ein Durchflussbegrenzer hält den Maximalwert auch bei steigendem Vordruck, sodass Düsen und Wärmetauscher im Auslegungsbereich bleiben.
Wo Durchflussmessung zum Einsatz kommt
Die Durchflussmessung kommt überall dort zum Einsatz, wo Durchflussabweichungen Anlagen beschädigen oder Prozesse stören.
- Fertigung und Werkzeugmaschinen
Durchflussschalter stoppen die Maschine, wenn Kühlschmierstoff oder Spindelkühlung ausbleiben.
- Chemische Prozesstechnik
Dosierleitungen und Pumpenschutz in aggressiven Medien, mit medienberührten Teilen aus PVDF oder PTFE.
- Lebensmittel und Getränke
CIP-Kreisläufe brauchen den Durchflussnachweis vor dem Start, hygienische Bauformen folgen den EHEDG-Richtlinien.
- Pharma und Medizintechnik
Reinstwasserkreisläufe halten eine Mindestgeschwindigkeit gegen Biofilm, Durchflusswächter dokumentieren sie.
- Energieerzeugung und Fernwärme
Turbinen und Getriebe brauchen durchgehend Schmieröl, ein Durchflussverlust löst die Abschaltung aus.
- Wassertechnik
Dosierpumpen und Rückspülleitungen brauchen einen gesicherten Durchfluss, UV-Reaktoren müssen ihn für die korrekte Desinfektionsdosis nachweisen.
- Anlagenbau und Gebäudetechnik
Ein Durchflussschalter verhindert, dass der Verdichter ohne Umwälzung anläuft.
Durchflussmessung von HENNLICH: Lieferung und Beratung in der Schweiz
Hennlich Schweiz GmbH ist ein spezialisierter Anbieter von Durchflussmessung für den Schweizer Industriemarkt. Wir führen Schalter, Anzeiger, Wächter und Begrenzer und helfen dir bei der Auswahl.
Du sprichst mit einem Techniker, der das Programm kennt, nicht mit einem Callcenter. Für explosionsgefährdete Bereiche spezifizieren wir Geräte nach ATEX-Richtlinie 2014/34/EU, mit Schutzart nach IEC 60529.
Durchfluss steht selten allein: Druck-, Temperatur- und Füllstandsmessung kommen aus demselben Programm, dazu Anzeigen und Regler für die Signalseite.
Ihr.Mehrwert.
Häufige Fragen
Setze ihn in eine gerade Rohrstrecke ohne Bögen und Armaturen — als Faustregel rund zehn Rohrdurchmesser davor und fünf danach.
Kalorimetrische Sensoren brauchen nur eine saubere Sondenspitze. Prüfe Geräte mit Paddel oder Rotor bei jeder geplanten Wartung.
Wasser, Öl, Kühlschmierstoff, Druckluft und die meisten Prozessgase. Das medienberührte Material entscheidet: Edelstahl, PVDF oder PTFE.
Ja. Für Zone 1 und Zone 2 spezifizieren wir Geräte nach ATEX-Richtlinie 2014/34/EU, passend zur Temperaturklasse des Mediums.
Ja. Lagerware wie Schalter, Anzeiger, Wächter und Begrenzer versenden wir in der ganzen Schweiz, konfigurierte Geräte offerieren wir mit bestätigtem Liefertermin.
