Schrumpf- und Schutzschläuche
Schrumpf- und Schutzschläuche isolieren, bündeln und kennzeichnen Leitungen in Maschinen, Fahrzeugen und Schaltanlagen. Wir führen halogenfreie Schrumpfschläuche, Bougierrohre, Glasseiden- und Geflechtschläuche sowie Wellrohre für bewegte Kabelstränge.
Isolieren, bündeln und kennzeichnen in einem Arbeitsgang
Im Störungsfall liegt die Ursache selten im Kabel selbst, sondern an Übergängen, Klemmstellen und Scheuerkanten. Schrumpf- und Schutzschläuche sind Kunststoffhüllen für Leitungen und Verbindungen – sie isolieren elektrisch, schützen mechanisch und markieren Stromkreise.
Ein Schrumpfschlauch legt sich unter Wärme dauerhaft an das Bauteil an. Ein Schutzschlauch bleibt lose und lässt sich jederzeit abziehen oder verschieben.
Im Neubau sichern sie Crimp- und Lötstellen ab, bevor der Kabelbaum in die Maschine geht. In der Instandhaltung ersetzen sie Isolierband, das sich bei Wärme und Öl löst.
Du nennst uns Einbausituation und Medium. HENNLICH liefert die passende Kombination aus Werkstoff, Wandstärke und Schrumpfverhältnis.
Für den Betrieb zählt die Ausfallzeit: Eine schadhafte Verbindung ist in Minuten wieder isoliert, ohne die Leitung auszubauen.
Arten von Schrumpf- und Schutzschläuchen
Schrumpf- und Schutzschläuche gliedern sich nach ihrer Montage – wärmeschrumpfende Typen sitzen fest und dicht, nicht schrumpfende Typen bleiben beweglich und lösbar.
Als Werkstoffe kommen Polyolefin, PVC, PET, PVDF, PTFE, FEP, Elastomer und Silikon zum Einsatz, abhängig von Temperatur, Medium und Brandschutzanforderung.

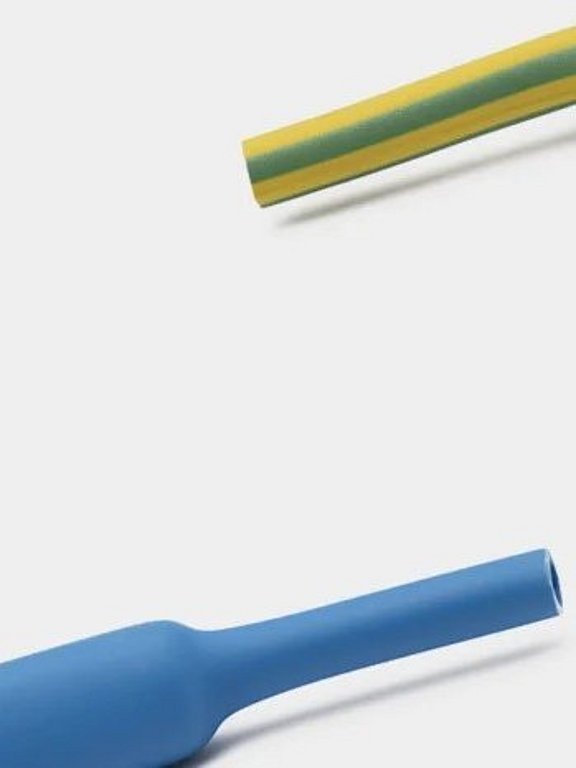

- Dünnwandiger Schrumpfschlauch: Dünnwandige Schrumpfschläuche sind Schläuche mit geringer Wandstärke und schneller Rückstellung – sie isolieren Adern, Kabelenden und Lötstellen. Wähle sie für Aderkennzeichnung und leichte Isolieraufgaben im Schaltschrank.

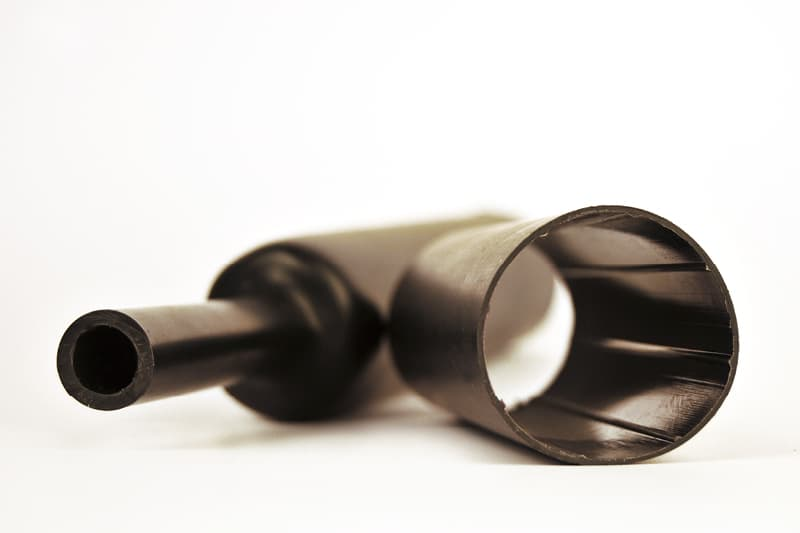

- Dickwandiger Schrumpfschlauch mit Kleber: Dickwandige, kleberbeschichtete Schrumpfschläuche tragen innen einen Schmelzkleber – sie isolieren und dichten die Verbindung zugleich ab. Wähle sie für Reparaturen im Freien, im Motorraum und in feuchter Umgebung.
- Isolierschlauch und Bougierrohr: Isolierschläuche und Bougierrohre sind nicht schrumpfende Schläuche aus PVC, Silikon oder Polyamid – sie isolieren Leiter und halten Abrieb ab. Wähle sie, wenn Leitungen später wieder freigelegt werden sollen.
- Glasseidenschlauch: Glasseidenschläuche sind glasfaserverstärkte Schläuche mit PUR-, Acrylharz- oder Silikonbeschichtung – sie schützen Zuleitungen bei hoher Dauertemperatur. Wähle sie an Heizregistern, Trocknern und Industrieöfen.
- Geflechtschlauch und Wellrohr: Geflechtschläuche und Wellrohre sind offene beziehungsweise gewellte Schutzrohre – sie bündeln Kabelstränge und nehmen Abrieb und Stösse auf. Wähle sie für Energieketten, Roboterachsen und Fahrzeugverkabelung.
So funktionieren Schrumpf- und Schutzschläuche
Schrumpfschläuche funktionieren über vernetzte Polymere mit Formgedächtnis – Wärme setzt die eingeprägte Rückstellkraft frei und der Schlauch zieht sich auf das Bauteil.
Polyolefin-Typen beginnen typischerweise ab rund 90 °C zu schrumpfen und erreichen bei etwa 120 °C den Enddurchmesser. Ein Heissluftgebläse mit Reflektordüse erwärmt gleichmässig.
Kleberbeschichtete Typen schmelzen den Innenkleber beim Schrumpfen. Der Kleber füllt Spalten am Kabelübergang und verschliesst die Stelle gegen Feuchtigkeit.
Schutzschläuche arbeiten rein mechanisch. Sie werden aufgezogen und nehmen Reibung, Kantendruck und Strahlungswärme auf, bevor diese die Aderisolation erreichen.
Die Montage braucht kein Spezialwerkzeug und keine Aushärtezeit. Nach dem Abkühlen ist die Verbindung sofort belastbar.
Was die Schläuche im Betrieb bringen
Schrumpf- und Schutzschläuche sind günstige Bauteile mit direkter Wirkung auf die Verfügbarkeit – sie verhindern Kurzschluss, Korrosion und Kabelbruch.
- Definierte Wandstärke statt Isolierband: Der Schlauch behält Geometrie und Isolationswirkung, auch bei Wärme, Öl und Vibration.
- Reparatur ohne Ausbau der Leitung: Sie isolieren die Schadstelle direkt in der Maschine und sparen Demontage und Neuverlegung.
- Kennzeichnung bleibt über die Laufzeit lesbar: Bedruckte und farbige Schrumpfschläuche sitzen fest auf der Ader und lösen sich nicht wie Etiketten.
- Halogenfrei für Bahn und Tunnel: Halogenfreie Typen entwickeln im Brandfall keine korrosiven Gase. In Bahnprojekten gilt dafür die Brandschutznorm EN 45545-2.
Einsatzbereiche in Industrie und Anlagenbau
Schrumpf- und Schutzschläuche sind Standardbauteile der Elektrotechnik – sie kommen dort zum Einsatz, wo Leitungen isoliert, gebündelt oder geführt werden.
• Schaltanlagen- und Steuerungsbau: Wir isolieren Schienenanschlüsse und Aderenden und kennzeichnen Stromkreise mit farbigen Schrumpfschläuchen.
•Werkzeugmaschinen und Robotik: An Roboterachsen nehmen Geflechtschläuche die Biegewechsel auf und halten den Kabelstrang gebündelt.
• Fahrzeug- und Nutzfahrzeugbau: Kleberbeschichtete Schrumpfschläuche dichten Steckerübergänge im Motorraum gegen Öl, Salz und Spritzwasser ab.
•Bahn- und Tunneltechnik: Halogenfreie Schläuche schützen Leitungen in Fahrzeugen und Betriebsräumen mit erhöhten Brandschutzanforderungen.
•Elektrowärme und Ofenbau: Glasseidenschläuche führen Heizleiterzuleitungen an Trocknern und Industrieöfen bei hoher Strahlungswärme.
•Wasser- und Abwassertechnik: Pumpen- und Sensorleitungen in Schächten erhalten kleberbeschichtete Schrumpfschläuche gegen eindringende Feuchtigkeit.
Kabelschutz aus einer Hand für die Schweizer Industrie
Unser Programm für Kennzeichnung und Befestigung umfasst Schrumpfschläuche, Isolierschläuche, Geflechtschläuche und Wellrohre – dazu die Auswahl nach Werkstoff, Norm und Durchmesser.
Hennlich Schweiz GmbH ist ein spezialisierter Anbieter von Schrumpf- und Schutzschläuchen für den schweizerischen Industriemarkt. Viele unserer Schrumpfschläuche sind nach UL 224 zertifiziert, Isolierschläuche folgen der Normenreihe EN 60684.
Bei HENNLICH sprichst du direkt mit einem Techniker. Wir prüfen deine Einbausituation, statt eine Artikelnummer aus dem Katalog zu nennen.
Für Bündelung und Beschriftung der fertigen Stränge ergänzen HENNLICH Kabelbinder und Kennzeichnungsaufkleber das Sortiment.
Häufige Fragen
Der Schrumpfvorgang startet mit Wärmezufuhr. Polyolefin-Typen ziehen sich typischerweise ab rund 90 °C zusammen und erreichen bei etwa 120 °C ihren Enddurchmesser.
Die Wandstärke folgt der Belastung. Dünnwandig genügt für die Aderisolierung, dickwandig mit Kleber gehört auf feuchte und mechanisch beanspruchte Verbindungen.
Kleberbeschichtete Typen sind Schläuche mit innenliegendem Schmelzkleber – sie dichten die Stelle ab. Nötig sind sie, sobald Feuchtigkeit, Öl oder Zug auf die Verbindung wirken.
Ein Isolierschlauch isoliert einzelne Leiter elektrisch und bleibt dünn und flexibel. Ein Wellrohr führt ganze Kabelstränge und schützt vor Stössen, isoliert aber nicht gezielt.
Die Medienbeständigkeit folgt dem Werkstoff. PTFE und FEP halten nahezu allen Chemikalien stand, Silikon eignet sich für hohe Temperaturen.
Ein geschrumpfter Schlauch ist eine feste Hülle – er wird längs aufgeschnitten und ersetzt. Lösbar bleiben dagegen Geflechtschläuche und Wellrohre.
