Schilder für den Industrie- und Anlagenbau
Schilder für den Industrie- und Anlagenbau machen Armaturen, Rohrleitungen und Schaltschränke dauerhaft eindeutig identifizierbar. HENNLICH liefert Anlagenkennzeichnung für die Schweiz: Kunststoff- und Metallschilder, KKS-Beschilderung für Kraftwerke und RFID-Schilder für die digitale Instandhaltung.
Was industrielle Beschilderung im Anlagenbetrieb leistet
Ein unbeschriftetes Ventil kostet bei jeder Wartung Zeit – und bei einer Störung deutlich mehr.
Schilder für den Industrie- und Anlagenbau sind dauerhaft beschriftete Kennzeichnungsträger aus Kunststoff, Aluminium oder Edelstahl – sie ordnen jedem Bauteil eine eindeutige Bezeichnung zu.
Die Beschriftung sitzt nicht als Aufdruck auf der Oberfläche, sondern im Material. Gravur, Durchfärbung und Lasern widerstehen Reinigungsmitteln, UV-Strahlung und Abrieb.
Im Betrieb zählt die Zuordnung. Ein Instandhalter findet Armatur, Messstelle und Absperrung am Schild, ohne im Schema nachzuschlagen.
Das verkürzt Suchzeiten bei jeder Inspektion und Freischaltung.
Sicherheitskennzeichnung nach DIN 4844 und ISO 7010 gehört zur Gefährdungsbeurteilung. Bei HENNLICH erhalten Sie die genormten Symbole und die anlagenspezifische Beschriftung aus einer Fertigung.
Arten von Schildern für den Industrie- und Anlagenbau
Industrieschilder unterscheiden sich nach Material, Beschriftungsverfahren und Befestigung – daraus ergibt sich, wie lange eine Kennzeichnung im jeweiligen Umfeld lesbar bleibt.
- Kunststoffschilder: Kunststoffschilder sind durchgefärbte oder kaschierte Schildkörper mit graviertem oder gedrucktem Text. Wählen Sie sie für Innenräume, Feuchtbereiche und Aussenbeschilderung.
- Metallschilder aus Aluminium und Edelstahl: Metallschilder sind gravierte oder bedruckte Schilder aus Aluminium oder Edelstahl. Wählen Sie sie an Kesseln, Rohrbrücken und in Aussenanlagen mit Hitze, Lösemitteln oder mechanischer Belastung.
- KKS-Beschilderung für Kraftwerke: KKS-Schilder tragen die Kennzeichen des Kraftwerk-Kennzeichensystems und geben jedem Betriebsmittel einen eindeutigen Code. Wählen Sie sie, wenn Leittechnik, Dokumentation und Beschilderung dieselbe Systematik führen.

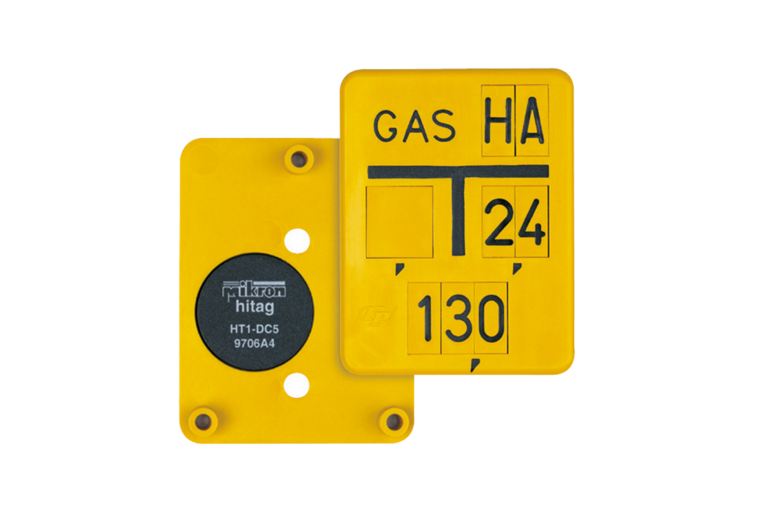

- RFID-Schilder: RFID-Schilder verbinden die sichtbare Beschriftung mit einem auslesbaren Transponder. Wählen Sie sie, wenn Prüf- und Wartungsdaten direkt am Bauteil abrufbar sein sollen.
- Steckbare Schildersysteme: Steckbare Systeme bestehen aus Trägerprofilen und einzeln wechselbaren Schildstreifen. Wählen Sie sie für Anlagen, deren Bezeichnungen sich häufig ändern.
- Sicherheits- und Warnschilder: Sicherheitsschilder zeigen genormte Verbots-, Gebots- und Warnsymbole nach ISO 7010. Wählen Sie sie für Zugänge, Gefahrstofflager und Bereiche mit GHS-Kennzeichnung.
So funktionieren Industrieschilder
Industrieschilder sind physische Datenträger – sie halten die Bauteilbezeichnung am Bauteil selbst, unabhängig von Strom, Netzwerk und Dokumentenstand.
Grundlage ist das Beschriftungsverfahren. Gravur und Durchfärbung legen die Information in die Materialtiefe, Sieb- und Digitaldruck unter eine kaschierte Schutzschicht.
Gravierte Schilder eignen sich für dauerhafte Anlagenkennzeichnung mit festem Text. Kaschierte Druckschilder sind günstiger und mehrfarbig – sinnvoll bei grossen Stückzahlen, Symbolen und begrenzter Standzeit.
Über die Standzeit entscheidet die Befestigung ebenso wie das Material. Bohrungen, Aussparungen, Schellen und Kabelbinder halten das Schild auch an Rohren.
Für die Instandhaltung bleibt der Aufwand planbar. Ein beschädigtes Schild wird einzeln ersetzt, ohne die Systematik der Anlage zu ändern.
Einsatzbereiche der Anlagenkennzeichnung
Anlagenkennzeichnung ist überall dort erforderlich, wo Bauteile bedient, gewartet oder freigeschaltet werden – die Anforderungen unterscheiden sich je nach Umgebung.
- Anlagen- und Rohrleitungsbau: Wir beschriften Armaturen, Pumpen und Messstellen nach P&ID-Schema. Die Montage folgt der Anlagendokumentation.
- Kraftwerke und Energietechnik: Kesselhäuser, Schaltanlagen und Turbinenkreisläufe arbeiten mit KKS-Codes. RFID-Schilder ergänzen die Kennzeichnung um Prüf- und Wartungsdaten.
- Chemie und Verfahrenstechnik: Gefahrstofflager und Dosierstationen benötigen GHS-Symbole und Mediumsangaben. Lösemittelbeständige Metallschilder bleiben lesbar.
- Lebensmittel- und Pharmaproduktion: Reinigungszyklen mit Lauge und Heissdampf lösen geklebte Etiketten. Gravierte Edelstahlschilder überstehen die CIP-Reinigung.
- Maschinenbau und Fertigung: Schaltschränke, Klemmenleisten und Bedienelemente brauchen dauerhafte Typen- und Funktionsschilder. Lasergravur bleibt auch nach Jahren kontrastreich.
- Wasser- und Abwassertechnik: Pumpwerke und Aussenleitungen stehen unter Frost, Nässe und UV-Belastung. Durchgefärbte Kunststoffschilder halten ohne Nachbeschriftung.
Schilderfertigung und Beratung bei HENNLICH
Die HENNLICH (Schweiz) GmbH mit Sitz in Altendorf ist Spezialanbieterin für Schilder für den Industrie- und Anlagenbau für den Schweizer Industriemarkt.
Wir fertigen nach Ihrer Vorlage: Material, Grösse, Farbe, Bohrbild und Text nach Zeichnung. Sicherheitszeichen liefern wir nach ISO 7010 und DIN 4844, Rohrkennzeichnung nach DIN 2403.
Sie sprechen direkt mit einem Techniker, nicht mit einem Callcenter. Bei umfangreichen Schilderlisten prüfen wir Systematik und Materialwahl vor der Fertigung.
Ihr.Mehrwert.
- Klare Anlagenkennzeichnung ist Wartungsinfrastruktur – sie spart Zeit bei jedem Eingriff und hält die Anlage prüffähig.
- Kürzere Suchzeiten bei jeder Wartung: Eindeutig beschriftete Armaturen und Messstellen ersparen den Abgleich mit dem R&I-Schema. Freischaltung und Wiederinbetriebnahme gehen schneller.
- Lesbar nach Jahren im Aussenbereich: Durchgefärbte Kunststoffe und gravierte Metallschilder verlieren ihre Beschriftung weder durch UV-Strahlung noch Reinigung.
- Normgerechte Kennzeichnung ohne Nacharbeit: Wir liefern Sicherheits- und Rohrkennzeichnung nach ISO 7010, DIN 4844 und DIN 2403. Abnahmen und Audits verlaufen damit ohne Beanstandung.
- Ein Schildersatz statt vieler Einzelbestellungen: Wir fertigen komplette Schilderlisten in einem Durchlauf: ein Material, eine Systematik, eine Lieferung.
Häufig gestellte Fragen (FAQ)
Für den Aussenbereich eignen sich durchgefärbte Kunststoffschilder und gravierte Metallschilder. Beide behalten ihre Beschriftung unter UV-Strahlung und Witterung. Folienschilder halten dort nur kurzfristig.
Gravierte Schilder tragen die Beschriftung im Material, kaschierte unter einer Schutzfolie. Gravur ist abriebfester. Kaschierung erlaubt Farben, Symbole und Logos zu geringeren Kosten.
KKS ist das Kraftwerk-Kennzeichensystem und vergibt jedem Betriebsmittel einen eindeutigen Code. Beschilderung, Leittechnik und Dokumentation nutzen dieselbe Bezeichnung. Das erleichtert Revisionen und Instandhaltung in Kraftwerken.
Industrieschilder werden geschraubt, genietet, geklebt oder mit Schellen und Kabelbindern montiert. Bohrungen und Aussparungen fertigen wir nach Ihrer Vorgabe.
Für Sicherheitszeichen gelten ISO 7010 und DIN 4844, für Rohrleitungen DIN 2403. Gefahrstoffe werden zusätzlich nach GHS gekennzeichnet. Wir liefern die Symbole in normgerechter Ausführung.
Ja. Wir beliefern Industriekunden in der gesamten Schweiz. Lagerware versenden wir kurzfristig, individuell gefertigte Schilder nach Ihrer Freigabe der Vorlage.
