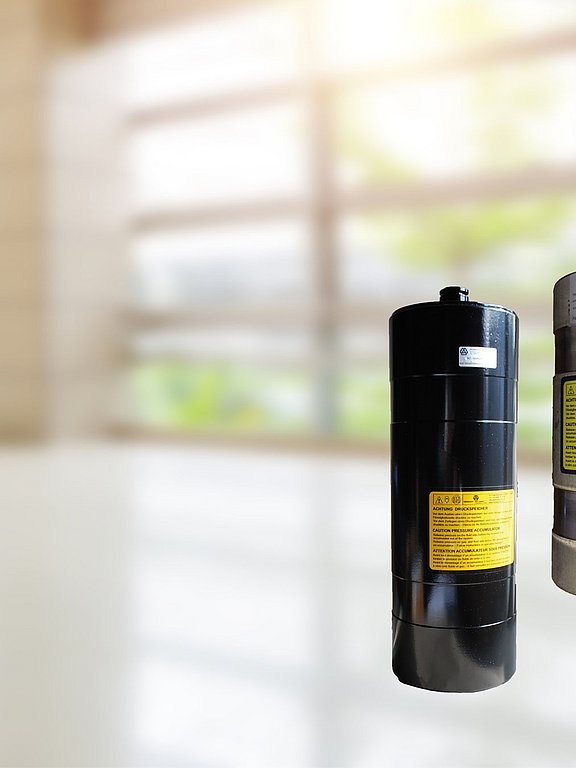

Kolbenspeicher
Sorge mit HENNLICH Kolbenspeichern für einen gleichmässigen Hydraulikdruck bei Lastspitzen – ideal für Industrie-, Mobil- und Pressenanwendungen.
Wie Kolbenspeicher Hydrauliksysteme schützen

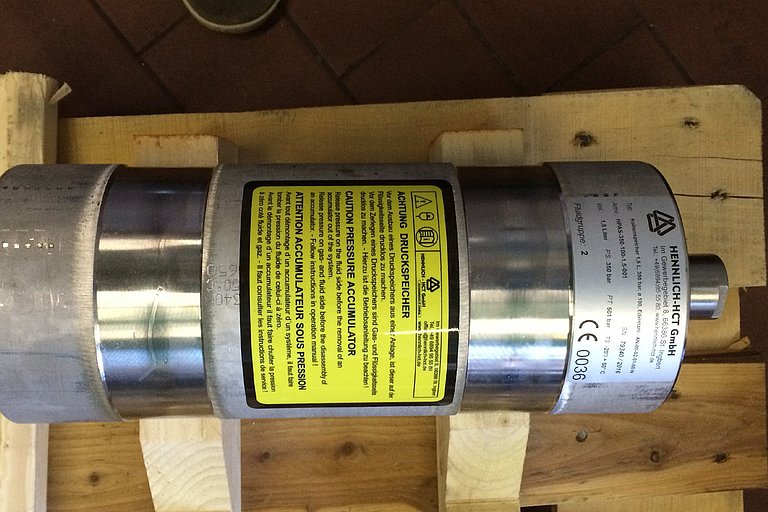

Ein Kolbenspeicher ist ein hydraulischer Energiespeicher, bei dem ein frei beweglicher Kolben Stickstoffgas und Hydrauliköl voneinander trennt. Er speichert Druckenergie und gibt sie bei Bedarf wieder an das System ab.
Steigt der Systemdruck, bewegt sich der Kolben entlang der Zylinderbohrung und komprimiert das Stickstoffgas auf der gegenüberliegenden Seite. Sinkt der Druck, dehnt sich das Gas aus und drückt das gespeicherte Hydrauliköl zurück in den Kreislauf.
Der stabile Kolben und die präzisionsgehonte Zylinderbohrung halten hohen Drücken und häufigen Lastwechseln deutlich länger stand als Membran- oder Blasenspeicher, da Gas und Öl vollständig voneinander getrennt bleiben.
Mit einem Kolbenspeicher-Dichtungssatz kann die volle Leistungsfähigkeit wiederhergestellt werden, ohne den gesamten Speicher austauschen zu müssen. Unsere Auswahl beginnt mit Bohrungsdurchmesser, Hub und Betriebsdruck – nicht mit einer festen Kataloggrösse.

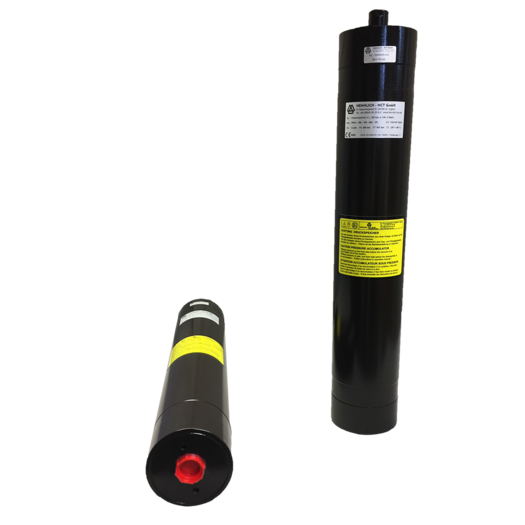

Arten von Kolbenspeichern
Kolbenspeicher unterscheiden sich hauptsächlich hinsichtlich Druckbereich, Bohrungsgrösse und Dichtungsausführung. Die richtige Ausführung richtet sich nach Betriebsdruck und Schaltzyklen.
Standard-Kolbenspeicher (250 bar)
Standard-Kolbenspeicher sind für Betriebsdrücke bis 250 bar ausgelegt und eignen sich für typische industrielle Hydrauliksysteme. Sie werden zur Druckkompensation und Stossdämpfung in Hydraulikaggregaten eingesetzt.
Hochdruck-Kolbenspeicher (350 bar)
Hochdruck-Kolbenspeicher sind für Betriebsdrücke bis 350 bar ausgelegt und eignen sich für anspruchsvolle Anwendungen wie Hydraulikpressen oder schwere mobile Maschinen. Sie sind die richtige Wahl bei hohen Lastwechseln und häufigen Druckspitzen.
Individuelle Kolbenspeicher
Individuelle Kolbenspeicher werden nach kundenspezifischen Anforderungen hinsichtlich Bohrungsgrösse, Hub oder Zertifizierung gefertigt. Sie eignen sich besonders für OEM-Anwendungen oder spezielle Stickstoff-Vorfülldrücke.
Funktionsweise von Kolbenspeichern
Kolbenspeicher funktionieren, indem der Hydraulikdruck einen Kolben gegen ein vorgefülltes Stickstoffpolster bewegt. Die Position des Kolbens zeigt jederzeit das gespeicherte Flüssigkeitsvolumen an.
Über ein externes Gasventil kann der Stickstoff-Vorfülldruck kontrolliert und eingestellt werden, ohne den Speicher ausbauen zu müssen. Dadurch werden Inbetriebnahme und Wartung erheblich vereinfacht.
Da sich der Kolben frei in einer gehonten Zylinderbohrung bewegt, bleibt die Reaktionszeit auch bei hohen Drücken sehr kurz. Deshalb kommen Kolbenspeicher häufig zur Dämpfung von Druckspitzen oder für Notbetätigungen sicherheitsrelevanter Ventile zum Einsatz.
Vorteile
Weniger ungeplante Stillstände durch hohe Lebensdauer
Im Dauerbetrieb verlängern Kolbenspeicher die Wartungsintervalle erheblich, da der Kolben deutlich mehr Lastwechsel verkraftet als flexible Membranen oder Blasen.
Geringere Wartungskosten dank austauschbarer Dichtungen
Mit einem Kolbenspeicher-Dichtungssatz kann unser Serviceteam den Speicher direkt vor Ort überholen, ohne dass das gesamte Druckgefäss ersetzt werden muss. Dadurch verkürzen sich geplante Stillstandszeiten.
Präzise Auslegung für deine Hydraulikanlage
Wir stimmen Bohrungsdurchmesser und Hub exakt auf Betriebsdruck sowie Volumenstrom deiner Anwendung ab, anstatt auf standardisierte Grössen zurückzugreifen.
Erweiterbares Speichervolumen
Das Speichervolumen kann durch zusätzliche Gasflaschen erweitert werden, ohne den vorhandenen Kolbenspeicher austauschen zu müssen. So lässt sich die Anlage flexibel an steigende Anforderungen anpassen.
Anwendungen
Industriehydraulik
Hydraulikaggregate nutzen Kolbenspeicher, um Pumpenpulsationen zu dämpfen und den Druck während Ventilschaltungen konstant zu halten. Dadurch werden Dichtungen und Hydraulikleitungen vor wiederkehrenden Druckstössen geschützt.
Hydraulikpressen
Bei Hydraulikpressen sorgt ein Kolbenspeicher für einen schnellen Druckanstieg während des Pressvorgangs. Dadurch kann eine kleinere Pumpe die erforderlichen Spitzenkräfte bereitstellen.
Mobile Maschinen und Baumaschinen
Bau- und Landmaschinen verwenden Kolbenspeicher, um Stossbelastungen durch unebenes Gelände oder Endlagen von Hydraulikzylindern zu dämpfen – selbst bei kompakten Einbaumassen.
Windkraftanlagen und Energieerzeugung
In Windkraftanlagen versorgt ein Kolbenspeicher die Pitch- und Yaw-Verstellung mit Hydraulikdruck und ermöglicht bei einem Pumpenausfall die sichere Notverstellung der Rotorblätter.
Anlagenbau und Instandhaltung
Im Anlagenbau werden Kolbenspeicher nachgerüstet, um die Laufzeit der Hydraulikpumpen zu reduzieren und den Energieverbrauch während Leerlaufphasen zu senken.
Warum HENNLICH für Kolbenspeicher wählen?
Die HENNLICH (Schweiz) GmbH mit Sitz in Altendorf verbindet persönliche technische Betreuung vor Ort mit der Fertigungskompetenz von HENNLICH HCT Deutschland, einem erfahrenen Hersteller von Hydrospeichern. Unsere Kolbenspeicher werden in Deutschland gefertigt und profitieren von etablierten Produktionsprozessen, umfassendem Engineering-Know-how und hohen Qualitätsstandards.
Durch unsere enge Zusammenarbeit mit HENNLICH HCT Deutschland bieten wir dir direkte technische Unterstützung bei der Auswahl des passenden Kolbenspeichers – abgestimmt auf Bohrungsgrösse, Betriebsdruck, Lastprofil und deine spezifischen Anwendungsanforderungen. Wir unterstützen dich ausserdem bei der technischen Dokumentation, bei Datenblättern und bei Zertifizierungsanforderungen, einschliesslich der Zertifizierung nach EN 13445 für Druckbehälter.
Die Kombination aus deutscher Fertigungskompetenz und lokaler Betreuung in der Schweiz bietet dir einen zuverlässigen Ansprechpartner für Standard- und anwendungsspezifische Kolbenspeicherlösungen. Sollte ein Kolbenspeicher für deine Anwendung nicht die optimale Lösung sein, empfehlen wir dir gerne passende Blasen- oder Membranspeicher aus dem HENNLICH-Programm.
Ihr.Mehrwert.
Häufig gestellte Fragen (FAQ)
Ein Kolbenspeicher speichert hydraulische Energie unter Stickstoffdruck und gibt diese bei Bedarf wieder ab, um Druckspitzen auszugleichen und den Hydraulikdruck konstant zu halten.
Kolbenspeicher werden über einen Gewinde- oder Flanschanschluss in den Hydraulikkreislauf integriert. Vor der Inbetriebnahme muss der Stickstoff-Vorfülldruck mit einem Füll- und Prüfgerät kontrolliert werden.
In der Regel sollte der Stickstoff-Vorfülldruck alle 6 bis 12 Monate überprüft werden. Gleichzeitig empfiehlt sich eine Kontrolle der Dichtungen im Rahmen der planmässigen Wartung.
Ein Kolbenspeicher verwendet einen festen Kolben in einer Zylinderbohrung und bietet dadurch eine längere Lebensdauer bei hohen Drücken und häufigen Lastwechseln. Ein Blasenspeicher nutzt eine flexible Blase, reagiert bei niedrigen Drücken schneller, verschleisst jedoch unter hoher Belastung früher.
Ja. Kolbenspeicher können hinsichtlich Bohrungsdurchmesser, Hub, Einbaumassen oder Zertifizierungen individuell gefertigt werden und eignen sich besonders für OEM-Anwendungen mit begrenztem Bauraum.
Kolbenspeicher werden ausschliesslich mit Stickstoff (N₂) befüllt. Druckluft ist ungeeignet, da der enthaltene Sauerstoff unter Kompression ein erhöhtes Sicherheitsrisiko darstellt.
