Teleskopschienen
Teleskopschienen sind kugelgelagerte Auszugsführungen für Maschinen, Anlagen, Gehäuse und Fahrzeuge. Wir liefern sie als Teil-, Voll- und Überauszug sowie als Schwerlastauszug für Lasten bis zu 2000 kg.
Teleskopschienen: langer Hub aus kurzer Einbaulänge

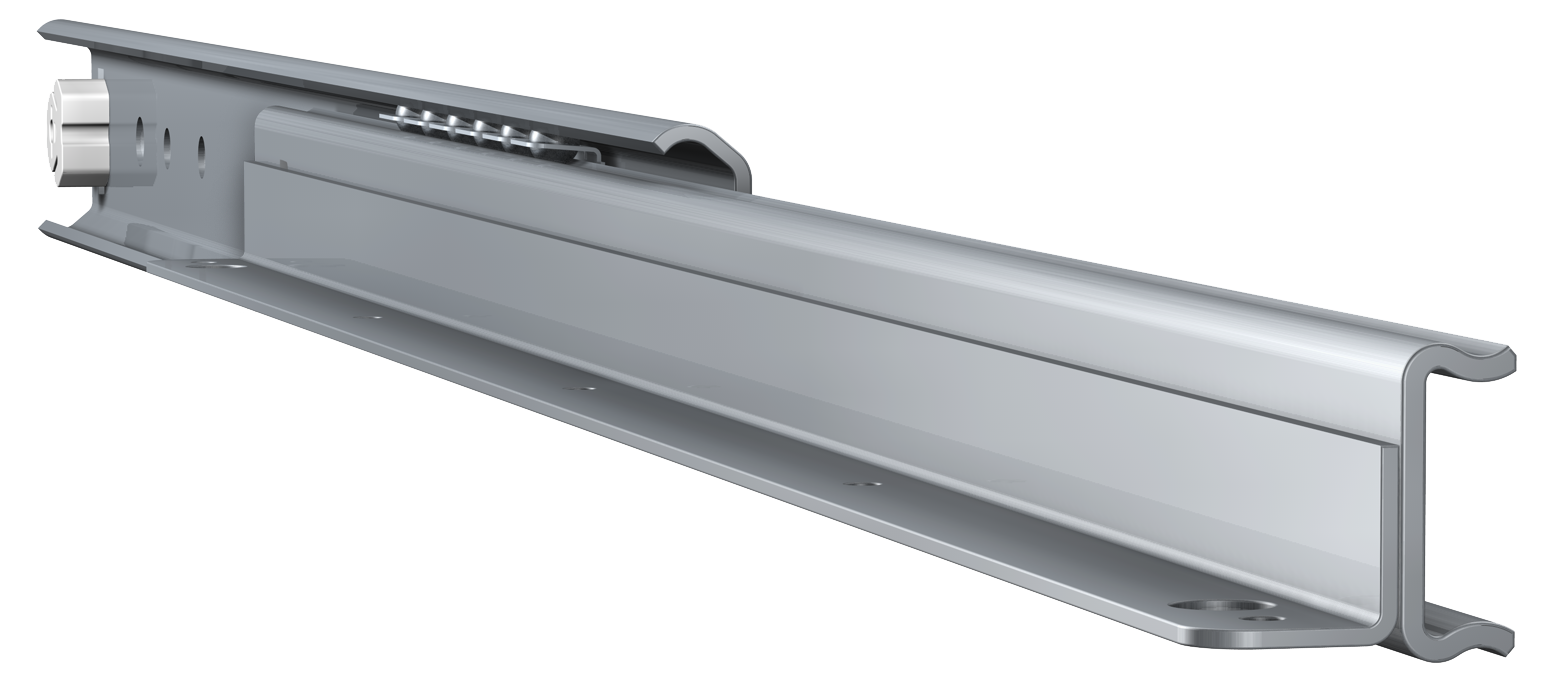

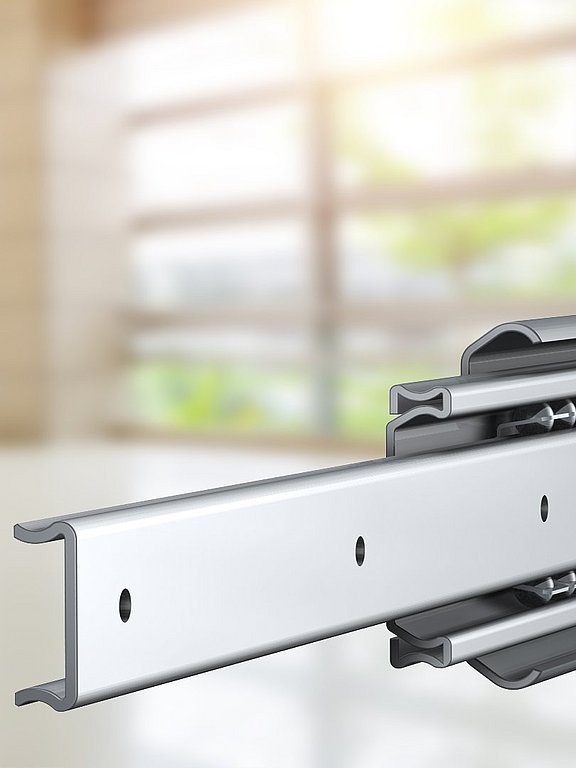

Teleskopschienen sind mehrteilige Linearführungen mit ineinandergleitenden Schienenprofilen — sie erreichen einen Hub, der so lang oder länger ist als die eingefahrene Schiene.
Zwischen den Profilen laufen Kugelreihen, die Radial- und Seitenlasten aufnehmen. So bewegt sich auch ein schweres Modul mit geringer Auszugskraft.
Wir führen kugelgelagerte Teleskopschienen für Lasten von 20 kg bis 2000 kg. Damit deckst du leichte Gerätefächer ebenso ab wie schwere Maschinen- und Fahrzeugauszüge.
Arten von Teleskopschienen
Teleskopschienen werden nach ihrem Auszugsgrad unterschieden — also danach, wie weit die Schiene im Verhältnis zur eingefahrenen Länge ausfährt.
- Teilauszug (bis 75 %): Teleskopschienen mit Teilauszug sind zweiteilige Schienen mit einem Hub von bis zu 75 % der Einbaulänge. Wähle sie, wenn ein Teilzugang genügt und die Bauform kompakt bleiben muss.
- Vollauszug (bis 100 %): Vollauszüge sind Teleskopschienen mit Zwischenschiene, die das Modul vollständig aus dem Gehäuse fahren. Wähle sie, wenn du von oben be- oder entladen musst.
- Überauszug (bis 180 %): Überauszüge sind Teleskopschienen mit zusätzlicher Stufe, die über die Gehäusekante hinaus ausfahren. Wähle sie, wenn auch der hintere Bereich eines Moduls frei zugänglich sein muss.
- Zweiwege-Auszug: Zweiwege-Auszüge sind Teleskopschienen, die in beide Richtungen ausfahren. Wähle sie für Durchreichen oder Maschinen, die von zwei Seiten bedient werden.

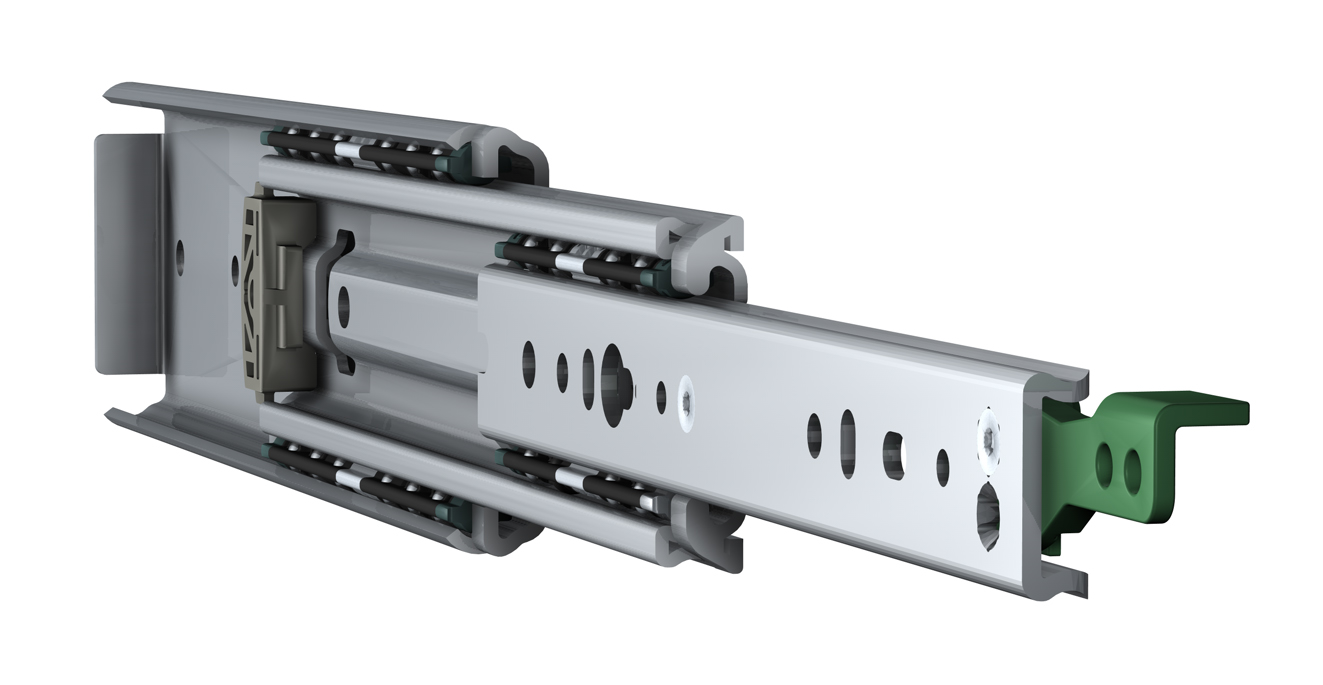

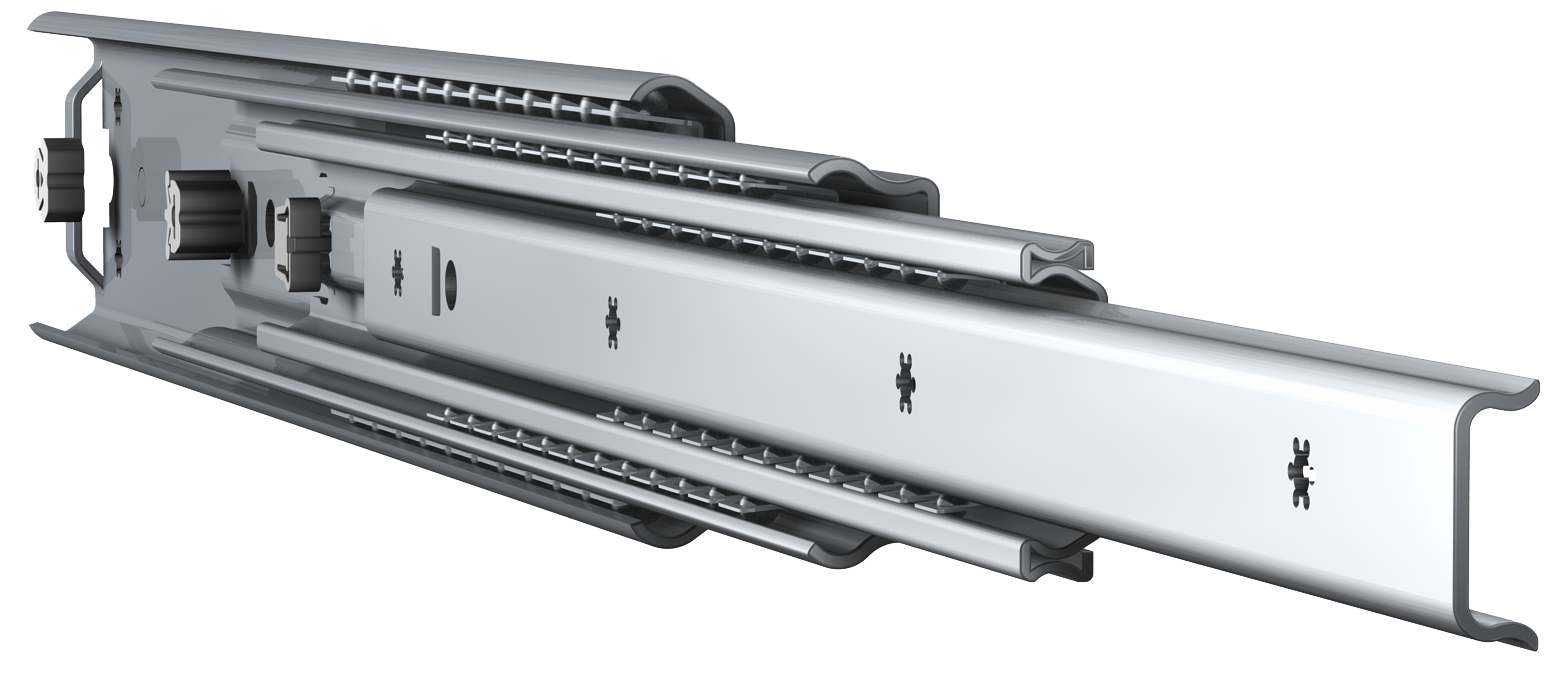

- Schwerlastschienen: Schwerlastschienen sind Teleskopschienen mit verstärkten Profilen für Lasten bis 2000 kg. Wähle sie für Fahrzeugaufbauten, Batteriemodule oder schwere Werkzeugschubladen.
So funktionieren Teleskopschienen
Teleskopschienen funktionieren wie ein mehrstufiges Kugellager in Längsrichtung — jede Schienenstufe rollt über Kugelreihen auf der nächsten ab.
Die Aussenschiene wird fest am Gehäuse montiert, die Innenschiene trägt die bewegte Last. Bei Voll- und Überauszug überträgt eine Zwischenschiene die Kräfte zwischen beiden.
Die zulässige Last hängt von Einbaulage, Auszugslänge und Anzahl der Schienenpaare ab. Deshalb legen wir jede Schiene für deinen konkreten Lastfall aus.
Die Kugeln laufen geschützt im Profil und brauchen im Normalbetrieb wenig Wartung. In staubiger Umgebung reinigst du die Laufbahnen regelmässig und schmierst nach Herstellerangabe nach.
Vorteile von Teleskopschienen
Die Vorteile von Teleskopschienen liegen im Verhältnis von Hub zu Einbaulänge — sie machen Bauräume zugänglich, die eine starre Führung nicht erreicht.
- Bis zu 180 % Hub — mehr Zugang aus weniger Bauraum: Überauszüge fahren fast doppelt so weit aus, wie sie eingefahren lang sind. Das spart Einbaulänge in Gehäusen und Aufbauten.
- Voller Zugang — kürzere Servicezeiten: Module lassen sich im eingebauten Zustand prüfen, reinigen oder tauschen. Demontage und erneutes Ausrichten entfallen.
- 20 bis 2000 kg — eine Produktfamilie für viele Lastfälle: Vom leichten Gerätefach bis zum schweren Fahrzeugauszug arbeitest du mit einem durchgängigen Führungsprinzip. Das vereinfacht Konstruktion und Ersatzteilhaltung.
- Kugelgelagerter Lauf — geringe Auszugskraft unter Last: Die Kugelreihen halten die Reibung niedrig. Auch schwere Schubladen lassen sich von Hand bewegen.
- Auszug in beide Richtungen — Zugriff von zwei Seiten: Zweiwege-Auszüge ersetzen zwei getrennte Führungen. Das reduziert Bauteile und Montageaufwand.
Anwendungen von Teleskopschienen
Teleskopschienen sind überall im Einsatz, wo Baugruppen aus engem Einbauraum herausgezogen werden — vom Maschinenbau bis zum Fahrzeugausbau.
- Maschinen- und Anlagenbau: Schaltschrankeinschübe, ausziehbare Bedienpulte und Werkzeugschubladen an Bearbeitungszentren.
- Automatisierung und Montage: Bauteilmagazine in Montagezellen, die zum Nachfüllen aus der Schutzeinhausung fahren.

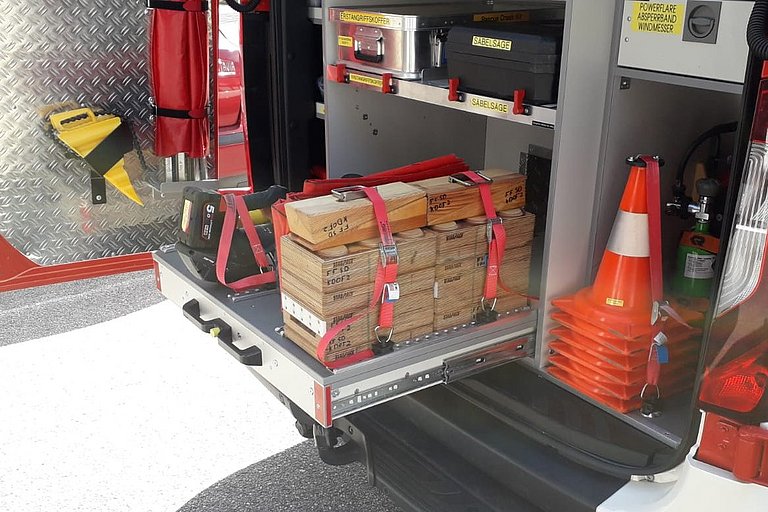

- Fahrzeug- und Aufbautechnik: Heckauszüge an Einsatz- und Servicefahrzeugen für Pumpen, Generatoren und Werkzeug.
- Schienenfahrzeuge: Batterie- und Technikschubladen im Unterflurbereich, die für Inspektionen vollständig ausfahren.
- Energiespeicher: Batteriemodule in Speicherschränken, die sich zur Prüfung einzeln ausziehen lassen.
- Medizin- und Labortechnik: ausziehbare Geräteträger und Analysemodule in kompakten Gehäusen.
- Verpackungsmaschinen: Auszüge für Formatteile, die beim Produktwechsel schnell zugänglich sein müssen.
Teleskopschienen von HENNLICH für den Schweizer Industriemarkt
Hennlich Schweiz GmbH ist ein spezialisierter Anbieter von Teleskopschienen und Lineartechnik für den Schweizer Industriemarkt. Wir kombinieren Produkt, technische Beratung und Auslegung aus einer Hand.
Unsere Techniker beraten dich persönlich zu Einbaulage, Hub und Lastberechnung — ohne Callcenter dazwischen. Unser Sortiment umfasst Teil-, Voll-, Über- und Zweiwege-Auszüge für Lasten von 20 kg bis 2000 kg.
Brauchst du zusätzlich eine präzise Positionierung, ergänzen unsere Linearführungen und Kugelgewindetriebe die Teleskopschiene.
Ihr.Mehrwert.
Häufig gestellte Fragen
Eine Linearführung bewegt einen Wagen auf einer fest montierten Schiene und bietet hohe Steifigkeit. Eine Teleskopschiene fährt selbst aus und erreicht dadurch einen Hub bis über die eigene Einbaulänge hinaus.
Teleskopschienen werden paarweise, parallel und auf ebenen Anschlussflächen montiert. Nutze alle vorgesehenen Befestigungsbohrungen und folge der Montageanleitung, damit die Schienen ohne Verspannung laufen.
Teleskopschienen brauchen im Normalbetrieb wenig Wartung. Das Intervall hängt von Zyklenzahl und Umgebung ab: Bei Staub oder Spänen reinigst und schmierst du häufiger.
Die Tragfähigkeit ist die zulässige Last pro Schienenpaar. Unser Sortiment reicht von 20 kg bis 2000 kg; der konkrete Wert hängt von Einbaulage und Auszugslänge ab.
Die Eignung ist eine Frage von Material, Oberfläche und Schmierung. Nenne uns Temperatur, Feuchtigkeit und Verschmutzung — wir prüfen, welche Ausführung zu deiner Umgebung passt.
