Ein ungekennzeichnetes Rohr kostet bei der Wartung Zeit - im Störfall kostet es Sicherheit. Kennzeichnung und Befestigung machen Medium, Fliessrichtung und Prüffrist direkt an der Anlage sichtbar. Wir liefern Rohrkennzeichnung, Industrieschilder, Kabelbinder und Befestigungslösungen für Anlagenbau und Instandhaltung in der Schweiz.
Warum Anlagenkennzeichnung Stillstandzeiten verkürzt

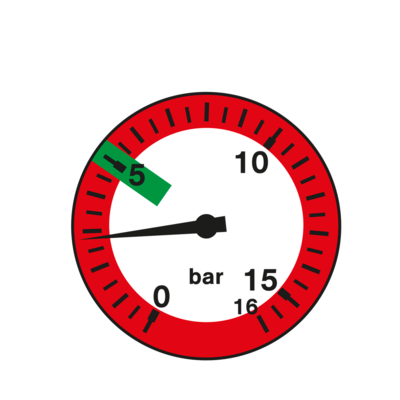

Anlagenkennzeichnung ist die dauerhafte Beschriftung von Rohrleitungen, Armaturen, Kabeln und Schaltschränken - sie ordnet jedem Bauteil eine eindeutige, lesbare Information zu. Fehlende oder verblasste Kennzeichnung verlängert jede Fehlersuche. Techniker verfolgen Leitungen von Hand, Freigaben verzögern sich. Kennzeichnung dient zugleich als Nachweis. Prüfplaketten zeigen die letzte Prüfung, Manometerkennzeichnungen den zulässigen Betriebsbereich. Die Befestigung entscheidet, wie lange diese Information hält. HENNLICH liefert deshalb Markierung und Halterung aus einer Hand - vom Rohrmarkierer bis zum Edelstahl Kabelbinder.
Arten der Kennzeichnung und Befestigung
Kennzeichnungs- und Befestigungsprodukte gliedern sich in Markierungsträger, Schilder und Fixierelemente - jede Gruppe löst eine andere Aufgabe an der Anlage.

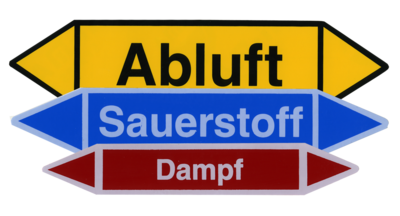

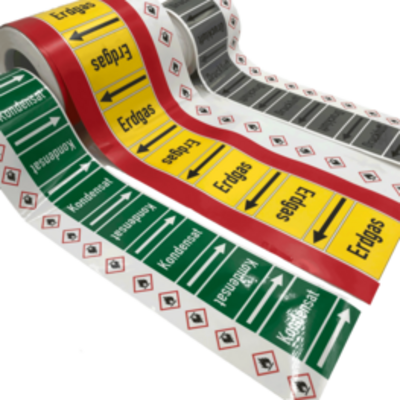

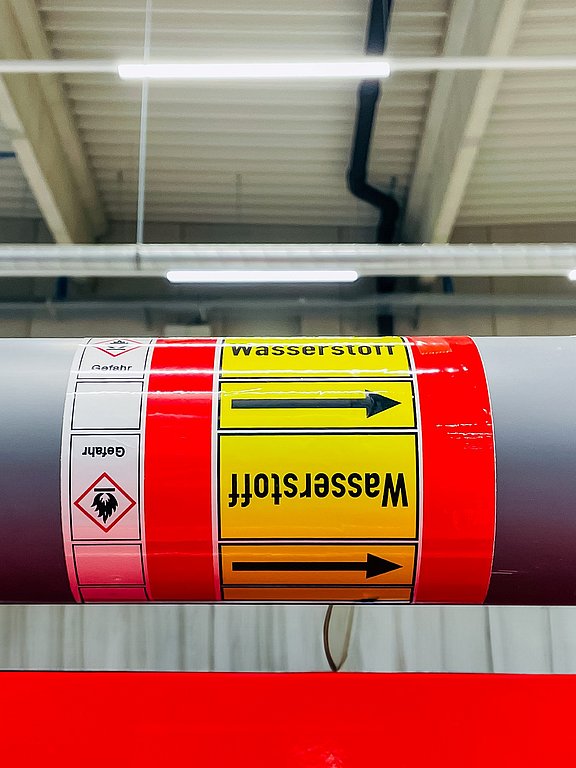

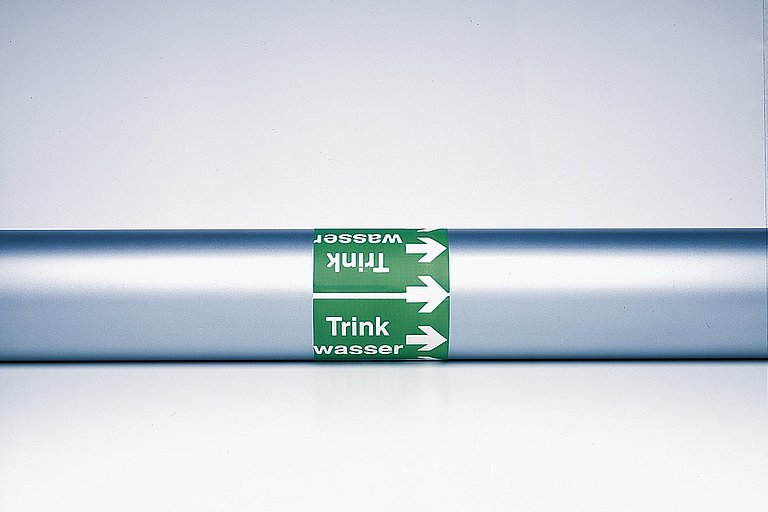

- Rohrkennzeichnung: Rohrkennzeichnung besteht aus Bändern, Fliessrichtungspfeilen und Rohrmarkierern, die Medium und Strömungsrichtung auf der Leitung ausweisen. Wähle sie für alle medienführenden Leitungen in Technikzentralen, Prozessanlagen und Rohrbrücken.

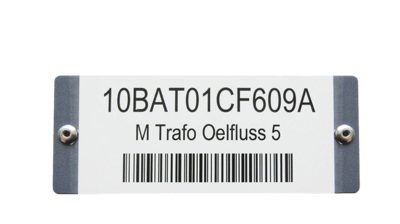

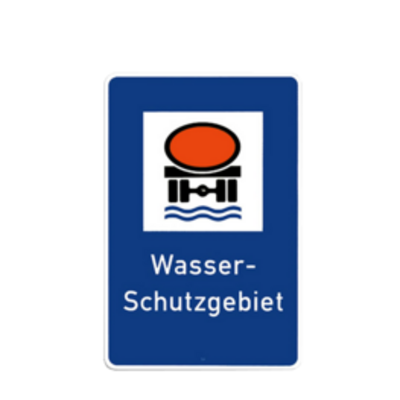

- Metall-und Kunststoffschilder: Metall- und Kunststoffschilder sind beschriftete Trägerplatten aus Edelstahl, Aluminium oder Kunststoff für die dauerhafte Bauteilkennzeichnung. Metall wählst du im Aussenbereich und bei Hitze, Kunststoff bei häufig wechselnder Beschriftung.

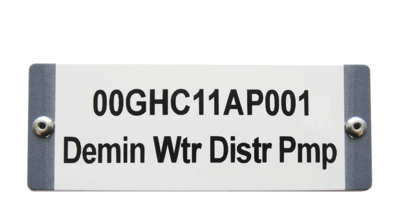

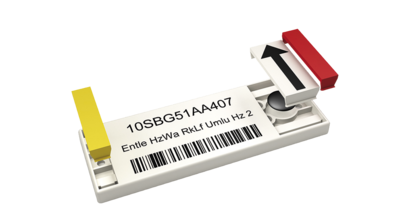

- KKS-Beschilderung mit RFID: KKS-Schilder folgen dem Kraftwerk Kennzeichensystem und geben jedem Betriebsmittel einen eindeutigen Anlagenschlüssel. Den integrierten RFID-Chip wählst du, wenn Instandhaltungsdaten mobil erfasst werden.

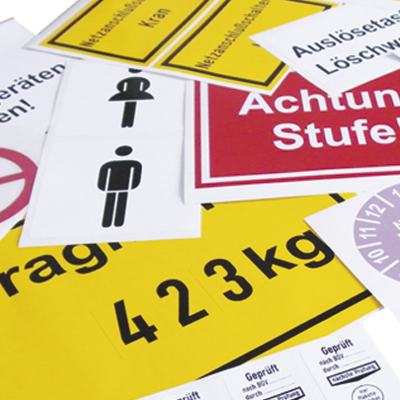

- Kennzeichnungsaufkleber und Prüfplaketten: Aufkleber und Prüfplaketten sind selbstklebende Etiketten für Hinweise, Warnungen und Prüftermine. Sie eignen sich, wenn Kennzeichnung schnell und ohne Werkzeug angebracht wird.

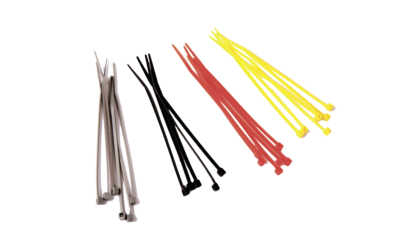

- Kabelbinder und Befestigungen: Kabelbinder sind Fixierelemente fiir Leitungen, Schlauche und Schilder - lieferbar UV-bestandig, wiederverschliessbar, mit Spreizanker, Metallzunge oder aus Edelstahl. Edelstahl wahlst du bei Hitze,Chemikalien oder Aussenbewitterung
So funktioniert Kennzeichnung und Befestigung
Kennzeichnung funktioniert Ober genormte Farben, Symbole und Schriftfelder - sie iibersetzen einen technischen Zustand in eine Information, die im Betrieb sofort gelesen wird.
Bei Rohrleitungen bestimmt das Durchflussmedium die Farbe. DIN 2403 ordnet Stoffgruppen wie Wasser, Dampf, Luft oder brennbare Gase feste Gruppenfarben zu.
ISO 20560 erganzt diese Systematik um Gefahrenkennzeichnung an Rohrleitungen und Behaltern. Sicherheitszeichen auf Schildern und Aufklebern folgen EN ISO 7010.
Die Befestigung arbeitet mechanisch oder adhasiv. Spannbander und Kabelbinder erzeugen Vorspannung, Klebstoffe eine flachige Haftung - beides muss zu Untergrund, Temperatur und Reinigungsverfahren passen.
Austauschbare Rohrmarkierer und wiederverschliessbare Binder lassen sich nach einem
Umbau riickstandsfrei neu setzen.
Dein Mehrwert mit normgerechter Kennzeichnung
Normgerechte Kennzeichnung ist Beschriftung nach festgelegten Farben, Symbolen und Materialien - sie ist im Betrieb eindeutig und im Audit belastbar.
• Wartung ohne Ratselraten - kiirzere Stillstande: Techniker erkennen Medium undFliessrichtung am Rohr statt im Schema. Das verkiirzt Fehlersuche, Freigabe und die Einweisung von Fremdfirmen.
• Normgerechte Beschriftung besteht die Anlagenpriifung: Kennzeichnung nachDIN 2403 und EN ISO 7010 halt Audits und Sicherheitsbegehungen stand.
Nachbesserungen unter Zeitdruck entfallen.
• Die Materialwahl bestimmt die Standzeit: Edelstahl und Aluminium haltenBewitterung, UV-Strahlung und Reinigungsmitteln stand. Kunststoff und Folie sind giinstiger und schneller anpassbar.
• Ein Lieferant statt fiinf Bestellungen: Schild, Aufkleber, Binder undVerarbeitungswerkzeug bestellst du bei HENNLICH in einer Lieferung. Das senkt den Beschaffungsaufwand und verhindert Montagestopps wegen eines Kleinteils.
Anwendungen in der Industrie
Kennzeichnung und Befestigung kommen dort zum Einsatz, wo Leitungen, Betriebsmittel und Verkehrswege eindeutig zugeordnet werden miissen.
• Chemie und Verfahrenstechnik: Leitungen mit Sauren, Laugen oder Losemittelnbrauchen Gefahrenkennzeichnung direkt am Rohr. Chemikalienbestandige Schilder halten auch an Dosierstationen und in Auffangwannen.
• Energie und Kraftwerke: KKS-Beschilderung ordnet Pumpen, Armaturen undSchaltanlagen eindeutig zu. RFID-Schilder verbinden das Bauteil mit dem
Instandhaltungssystem.
• Lebensmittel und Pharma: CIP-Anlagen reinigen heiss und alkalisch. Edelstahlschilder und bestandige Folien iiberstehen diese Zyklen, ohne sich
abzulosen.

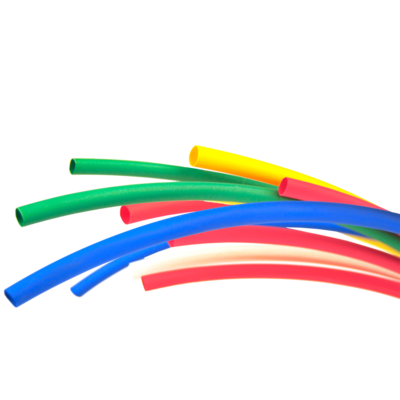

• Maschinen- und Anlagenbau: Typenschild, Schaltschrankbeschriftung un Kabelmarkierung gehoren zum Lieferumfang jeder Maschine. Schrumpfschlauche
isolieren und kennzeichnen Verbindungen in einem Arbeitsgang.
• Gebaudetechnik und Wasserversorgung: In Technikzentralen laufen Heizung, Kalte, Druckluft und Trinkwasser eng nebeneinander. Farbcodierte

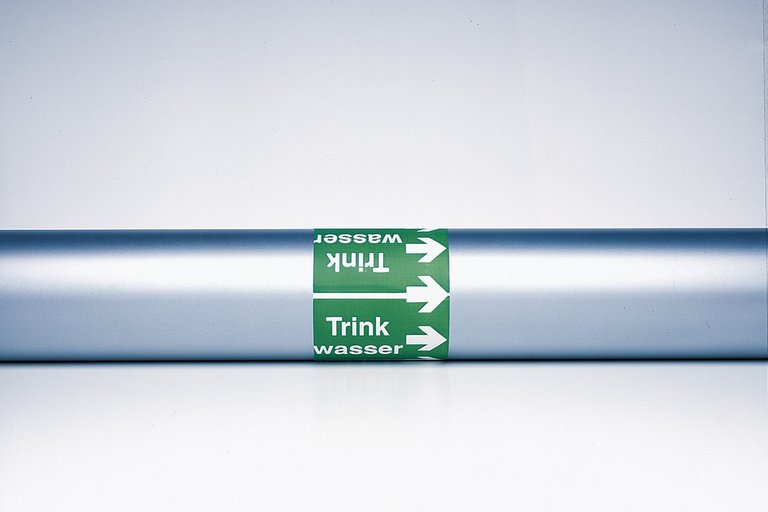

Rohrkennzeichnungsbander trennen diese Kreise sichtbar.

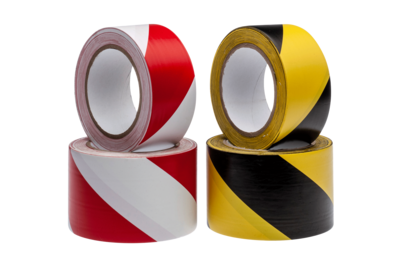

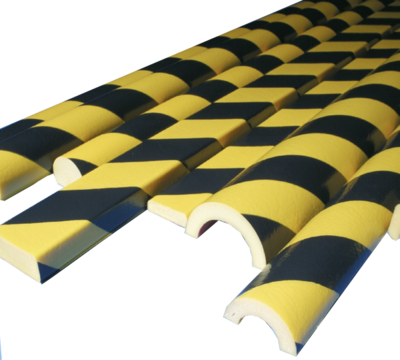

• Instandhaltung und Werkstatt: Priifplaketten an Leitern, Hebezeugen und Elektrogeraten zeigen die nachste Priiffrist vor Ort. Warnbander undlangnachleuchtende Schutzprofile sichern Verkehrswege, Staplerrouten und Maschinenkanten
Kennzeichnung und Befestigung aus Altendorf
Die HENNLICH (Schweiz) GmbH mit Sitz in Altendorf ist ein spezialisierter Lieferant fiir Kennzeichnung und Befestigung fiir den Schweizer Industriemarkt.
Du sprichst bei HENNLICH direkt mit einem Techniker, nicht mit einem Callcenter. Wir priifen Medium, Untergrund und Umgebungsbedingungen und schlagen Material, Format und Befestigungsart vor.
Schilder und Aufkleber fertigen wir nach deinen Vorgaben - ein- oder mehrfarbig, in Wunschgrosse, mit Anlagenkennzeichen, KKS-Schliissel oder Barcode. Ausfiihrungen nach DIN 2403, ISO 20560 und EN ISO 7010 sind Standard, nicht Sonderwunsch.
Kennzeichnung endet selten beim Schild. Wer Messstellen markiert, findet passende Gerate in unserem Bereich Druckmessung; Kompensatoren und Wellschlauche erganzen
Rohrleitungsprojekte.
Häufige Fragen zu Kennzeichnung und Befestigung
DIN 2403 regelt die Kennzeichnung von Rohrleitungen nach dem Durchflussstoff und legt die Gruppenfarben fest. ISO 20560 ergänzt die Gefahrenkennzeichnung an Rohrleitungen und Behältern.
Rohrmarkierer und Schilder werden mit Spannbändern oder Kabelbindern um die Isolierung gelegt. Die Dämmung bleibt unbeschädigt, und die Kennzeichnung ist nach einem Umbau versetzbar.
Kunststoffschilder sind leicht, günstig und schnell anpassbar - geeignet für den Innenbereich. Metallschilder aus Edelstahl oder Aluminium wählst du bei UV-Strahlung, Hitze oder Chemikalien im Aussenbereich.

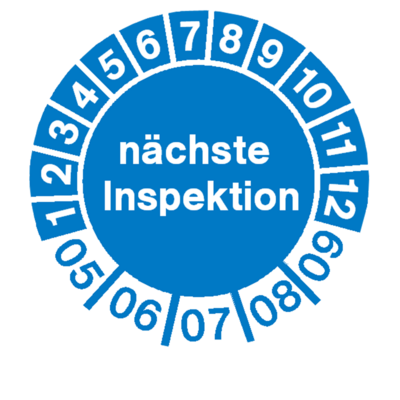

Prüfplaketten sind selbstklebende Etiketten, die Prüfdatumund nächste Prüffrist eines Betriebsmittels anzeigen. Sie machen wiederkehrende Prüfungen an Leitern, Hebezeugen und Elektrogeräten vor Ort nachvollziehbar.
Standard-Polyamid versprödet unter UV-Strahlung. Wähle UV-beständige schwarze Ausführungen oder Edelstahlbinder - diese halten Bewitterung und Chemikalien stand.
Ja. Wir beliefern Kunden in der gesamten Schweiz - inklusive Sonderanfertigungen und Nachbestellungen für bestehende Kennzeichnungssysteme.
