Lineartechnik
Lineartechnik umfasst alle Komponenten, die geradlinige Bewegungen in Maschinen führen, antreiben und positionieren. Wir liefern Linearführungen, Kugelgewindetriebe und Linearachsen für Maschinenbau und Automation.
Lineartechnik: Die Grundlage präziser Maschinenbewegung
Lineartechnik umfasst Führungs-, Antriebs- und Lagerelemente für geradlinige Bewegungen — diese bestimmen Genauigkeit, Steifigkeit und Taktzeit einer Maschine.
Wälzkörper wie Kugeln oder Rollen ersetzen dabei Gleitreibung durch Rollreibung. Das senkt die Antriebskraft und verhindert Stick-Slip bei langsamen Bewegungen.
So fährt die Maschine Positionen auch über lange Laufzeiten reproduzierbar an. Deshalb setzt der Werkzeugmaschinenbau auf Wälzführungen.
Die Wartung beschränkt sich meist auf regelmässiges Nachschmieren und den Schutz vor Spänen und Staub. Die nominelle Lebensdauer lässt sich nach ISO 14728 aus Tragzahl und Belastung berechnen.
Arten von Lineartechnik
Die Arten der Lineartechnik unterscheiden sich nach Funktion — führen, antreiben, lagern oder als komplettes Modul bewegen.

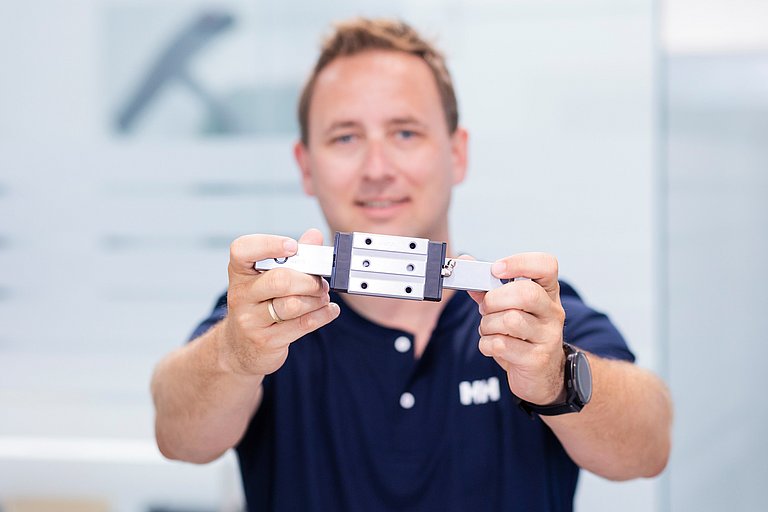

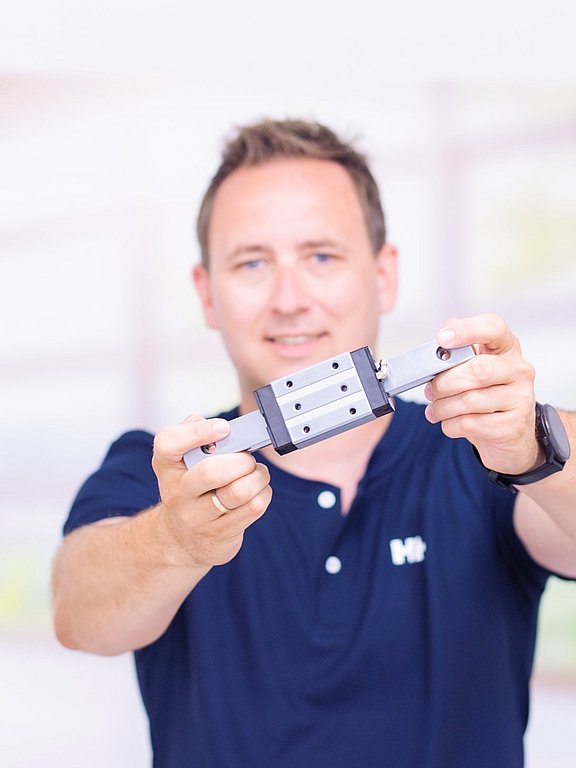

- Linearführungen: Linearführungen sind Profilschienen mit Führungswagen, in denen umlaufende Kugeln oder Rollen laufen. Die richtige Wahl, wenn du hohe Steifigkeit und Präzision bei hohen Lasten brauchst, etwa in Werkzeugmaschinen.
- Wellenführungen und Kugelbuchsen: Wellenführungen kombinieren gehärtete Präzisionswellen mit Kugelbuchsen, deren Abmessungen ISO 10285 festlegt. Die richtige Wahl für kostensensible Anwendungen ohne durchgehend bearbeitete Montagefläche.
- Kugelgewindetriebe: Kugelgewindetriebe wandeln über umlaufende Kugeln zwischen Spindel und Mutter eine Drehbewegung in eine Linearbewegung um. Die richtige Wahl für präzise, spielarme Vorschubachsen mit Genauigkeitsklassen nach ISO 3408.
- Linearachsen: Linearachsen sind einbaufertige Module aus einer Führungsschiene und einem kompakten Innenwagen mit Antrieb per Zahnriemen oder Kugelgewindetrieb. Die richtige Wahl, wenn du Konstruktions- und Montagezeit sparen willst.

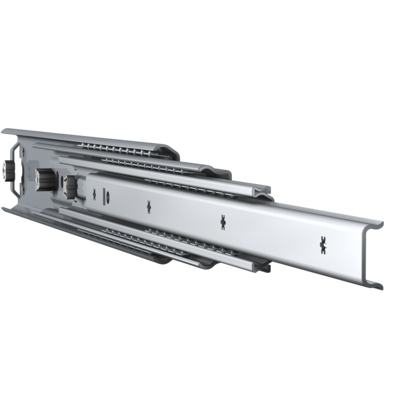

- Teleskopschienen: Teleskopschienen sind ausziehbare Führungen, die Lasten aus einem Gehäuse oder Gestell herausfahren. Die richtige Wahl für Auszüge, Wartungsklappen und Schubladen unter Last.
- Kreuzrollenlager: Kreuzrollenlager nehmen mit kreuzweise angeordneten Zylinderrollen radiale und axiale Kräfte sowie Kippmomente in einem Bauteil auf. Die richtige Wahl bei begrenztem Bauraum und hohen Steifigkeitsanforderungen, etwa an Transportwagen.
Wie Lineartechnik funktioniert
Lineartechnik funktioniert nach dem Prinzip der Wälzführung — Kugeln oder Rollen übertragen die Last zwischen feststehendem und bewegtem Teil.
Im Führungswagen laufen die Wälzkörper in einer geschlossenen Bahn um und kehren über einen Rücklaufkanal zurück.
Eine definierte Vorspannung eliminiert das Spiel zwischen Wagen und Schiene. Das erhöht die Steifigkeit, verlangt aber etwas mehr Antriebskraft.
Kugelgewindetriebe erreichen einen deutlich höheren Wirkungsgrad als Trapezgewindetriebe und eignen sich für hohe Geschwindigkeiten und Dauerbetrieb. Trapezgewindetriebe sind selbsthemmend und passen zu langsamen, seltenen Verstellbewegungen.
Abstreifer und, je nach Ausführung, integrierte Schmierreservoirs vergrößern die Nachschmierintervalle.
Vorteile von Lineartechnik
- Die Vorteile von Lineartechnik sind messbar — weniger Reibung, höhere Genauigkeit und eine planbare Lebensdauer.
- Rollreibung statt Gleitreibung — weniger Antriebsleistung: Wälzgeführte Systeme benötigen deutlich weniger Verschiebekraft als Gleitführungen. Du setzt kleinere Motoren ein.;
- Spielfrei vorgespannt — reproduzierbare Positionen: Vorgespannte Führungen und Kugelgewindetriebe halten Positionen auch bei Lastwechseln. Das sichert die Massgenauigkeit am Werkstück.
- Berechenbare Lebensdauer — planbare Wartung: Die nominelle Lebensdauer ergibt sich aus Last, Hub und Zyklenzahl. Du planst Wartungsfenster, statt auf Ausfälle zu reagieren.
- Gängige Einbaumasse = einfacher Austausch: Viele Profilschienenführungen sind in herstellerübergreifend gängigen Einbaumassen erhältlich. Das erleichtert Ersatz und Nachrüstung bestehender Maschinen.
Anwendungen der Lineartechnik
Lineartechnik kommt überall dort zum Einsatz, wo Maschinen Werkzeuge, Werkstücke oder Lasten geradlinig bewegen — vom Bearbeitungszentrum bis zur Laborautomation.
- Werkzeugmaschinen: Rollenführungen und Kugelgewindetriebe in CNC-Bearbeitungszentren tragen hohe Schnittkräfte ohne Genauigkeitsverlust.
- Montage und Automation: Linearachsen positionieren Greifer in Pick-and-Place-Stationen und Montageautomaten bei kurzen Taktzeiten.
- Verpackungsindustrie: Zahnriemenachsen bewegen Formatteile und Schweissbacken über lange Hübe mit hoher Geschwindigkeit.
- Lebensmittel und Pharma: Korrosionsbeständige Führungen arbeiten in Abfüll- und Dosieranlagen, mit regelmässiger Nassreinigung.
- Medizin- und Labortechnik: Miniaturführungen und Kugelbuchsen bewegen Pipettierköpfe und Probenträger leise und präzise.
- Intralogistik: Kreuzrollenlager und Führungen tragen die Transportwagen von Elektrohängebahnen bei wechselnden Lasten.
- Automobilindustrie: Linearführungen positionieren Spann- und Schweissvorrichtungen in Karosseriebau-Linien.
- Holz- und Kunststoffverarbeitung: Führungen mit Zusatzabstreifern laufen an Plattensägen und Fräsanlagen trotz hoher Staubbelastung.
- Instandhaltung: Beim Retrofit ersetzen wir verschlissene Gleitführungen durch Wälzführungen.
Lineartechnik von HENNLICH für den Schweizer Industriemarkt
Hennlich Schweiz GmbH ist ein spezialisierter Lieferant von Lineartechnik für den Schweizer Industriemarkt. Wir liefern Komponenten, Auslegung und technische Beratung aus einer Hand.
Du sprichst direkt mit einem Techniker, nicht mit einem Callcenter. Bei Kugelgewindetrieben wählen wir die Toleranzklasse nach ISO 3408 passend zu deiner Vorschubachse.
Zum Schutz deiner Führungen vor Spänen und Kühlschmierstoff bietet HENNLICH zudem Faltenbälge aus dem Bereich Maschinenschutz. Passende Schmierstoffgeber findest du in unserer Schmiertechnik.
Ihr.Mehrwert.
Häufig gestellte Fragen (FAQ)
Eine Linearführung ist eine Profilschiene mit Führungswagen für hohe Lasten und hohe Steifigkeit. Eine Wellenführung nutzt Rundwellen mit Kugelbuchsen, ist günstiger, trägt aber weniger Last.
Ein Kugelgewindetrieb ist ein Spindelantrieb, bei dem Kugeln zwischen Spindel und Mutter abrollen. Das wandelt Drehung reibungsarm in eine spielarme, präzise Linearbewegung um.
Die Montage von Linearführungen erfordert ebene, parallel bearbeitete Anschlagflächen. Richte zuerst die Referenzschiene aus und verschraube diese mit vorgegebenem Drehmoment, danach die zweite Schiene.
Das Schmierintervall einer Linearführung hängt von Last, Geschwindigkeit, Hub und Umgebung ab. Den Richtwert gibt der Hersteller vor; Staub, Kühlschmierstoff oder kurze Hübe verkürzen das Intervall.
Für verschmutzte Umgebungen eignen sich Führungen mit Zusatzabstreifern und Abdeckungen wie Faltenbälgen. In feuchten Bereichen setzt du korrosionsbeständige Werkstoffe oder beschichtete Ausführungen ein.
