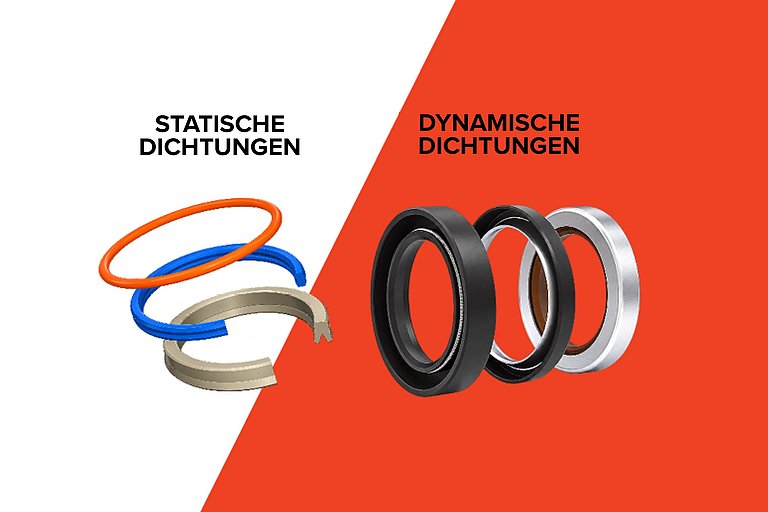

Statische vs. dynamische Dichtungen: Die wichtigsten Unterschiede und Anwendungsbereiche
Einleitung
Ein undichter Hydraulikzylinder wird nicht immer durch eine defekte Dichtung verursacht. Häufig liegt die eigentliche Ursache in der Auswahl des falschen Dichtungstyps für die jeweilige Anwendung.
Einer der häufigsten Fehler in der industriellen Instandhaltung besteht darin, alle Dichtungen als gleichwertig zu betrachten. Dabei können zwei Dichtungen identische Abmessungen besitzen und sogar aus demselben Werkstoff gefertigt sein – ihre Leistung unterscheidet sich jedoch erheblich, je nachdem, ob sie in einer statischen oder dynamischen Anwendung eingesetzt werden.
Bei HENNLICH Schweiz unterstützen wir regelmässig Kunden bei der Analyse wiederkehrender Leckagen. In vielen Fällen liegt die Ursache nicht in einer mangelhaften Dichtungsqualität, sondern in einer falschen Dichtungsauswahl.
Das Verständnis der Unterschiede zwischen statischen und dynamischen Dichtungen ist daher der erste Schritt zu höherer Anlagenzuverlässigkeit, längeren Wartungsintervallen und niedrigeren Betriebskosten.
Warum dieser Unterschied wichtig ist
Die Kosten einer falsch ausgewählten Dichtung liegen selten im Preis der Dichtung selbst. Ein Dichtelement für wenige Franken kann eine Produktionslinie stilllegen, ein Produkt verunreinigen oder Hydrauliköl auf den Hallenboden austreten lassen. Nach dem Schweizer Gewässerschutzrecht stellt dies nicht nur ein Sauberkeitsproblem, sondern ein Umweltrisiko dar.
Auch aus konstruktiver Sicht bestehen deutliche Unterschiede. Statische und dynamische Dichtungen versagen auf unterschiedliche Weise und in unterschiedlichen Zeiträumen.
Statische Dichtungen versagen typischerweise durch:
- Druckverformungsrest (Compression Set)
- Thermische Alterung
- Chemischen Angriff
Dynamische Dichtungen versagen überwiegend durch:
- Verschleiss
- Reibungswärme
- Zusammenbruch des Schmierfilms
- Eindringen von Verunreinigungen
Eine Wartungsstrategie, die beide Dichtungstypen gleich behandelt, führt zwangsläufig zu unnötigen Wartungen oder vorzeitigem Ausfall.
Was ist eine statische Dichtung?
Eine statische Dichtung dichtet zwei Bauteile gegeneinander ab, die sich relativ zueinander nicht bewegen.
Die Dichtwirkung entsteht durch kontrollierte Verformung. Die Dichtung wird in einer Nut oder zwischen zwei Flächen zusammengedrückt. Ihre Elastizität sowie der Systemdruck erzeugen eine Anpresskraft, die höher ist als der abzudichtende Fluiddruck.
Typische statische Dichtungen
- O-Ringe
- Flachdichtungen
- Flachringe
- Bonded Seals (Dowty-Dichtungen)
- O-Ring-Schnüre
- Stützringe (Back-up-Ringe)
- Gummiplatten und Gummiprofile
Was ist eine dynamische Dichtung?
Eine dynamische Dichtung dichtet zwischen Bauteilen ab, die sich relativ zueinander bewegen – beispielsweise bei Hub-, Dreh-, Schwenk- oder Schraubenbewegungen.
Sie muss den Betriebsdruck sicher halten und gleichzeitig dauerhafte Bewegung ermöglichen. Dabei arbeitet sie mit einem Schmierfilm von wenigen Mikrometern Dicke.
Ist dieser Film zu dick, entsteht Leckage. Ist er zu dünn, erhöht sich die Reibung und die Dichtung verschleisst oder überhitzt.
Typische dynamische Dichtungen

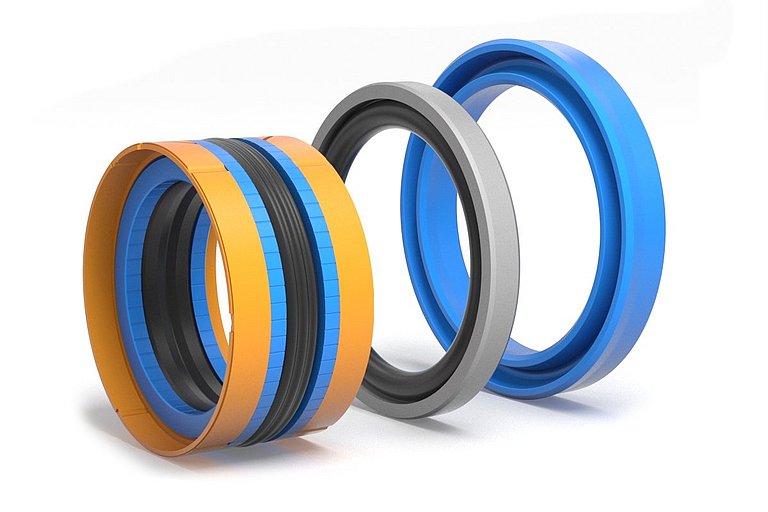

- Kolbenstangendichtungen
- Kolbendichtungen
- Pufferringe
- Abstreifer
- Radialwellendichtringe
- V-Ringe
- X-Ringe (Quadringe)
Statische und dynamische Dichtungen im Vergleich
| Kriterium | Statische Dichtung | Dynamische Dichtung |
|---|---|---|
| Relative Bewegung | Keine | Hub-, Dreh- oder Schwenkbewegung |
| Dichtprinzip | Verpressung / Anpressdruck | Anpressdruck plus Schmierfilm |
| Typische Dichtungen | O-Ringe, Bonded Seals, Flachdichtungen | Kolben-, Kolbenstangen-, Abstreif- und Wellendichtungen |
| Häufige Ausfallursachen | Druckverformung, Extrusion, Alterung | Verschleiss und Reibung |
| Leckage | Idealerweise keine | Ein minimaler Schmierfilm ist normal und notwendig |
Funktionsweise statischer und dynamischer Dichtungen
Eine statische Dichtung verhindert Leckagen durch ihre Verpressung zwischen zwei festen Bauteilen. Der Systemdruck unterstützt zusätzlich die Dichtwirkung. Werden jedoch hohe Drücke mit grossen Dichtspalten kombiniert, kann die Dichtung extrudieren. In solchen Fällen sind Stützringe unverzichtbar.
Eine dynamische Dichtung erfüllt eine deutlich anspruchsvollere Aufgabe. Sie muss den Druck halten und gleichzeitig eine kontinuierliche Bewegung zulassen. Die Dichtlippe erzeugt dabei einen kontrollierten Schmierfilm, der Reibung reduziert und gleichzeitig Leckagen verhindert.
Im Gegensatz zu einem Standard-O-Ring besitzen speziell entwickelte Kolben- und Kolbenstangendichtungen optimierte Lippengeometrien, welche diesen Schmierfilm gezielt steuern.
In einem Hydraulikzylinder arbeiten sämtliche Dichtungen als Gesamtsystem zusammen. Abstreifer verhindern das Eindringen von Schmutz, Pufferringe nehmen Druckspitzen auf, Kolben- und Kolbenstangendichtungen halten den Betriebsdruck, Führungsringe nehmen Querkräfte auf und statische Dichtungen verhindern Leckagen an Enddeckeln und Anschlüssen.
Die Leistungsfähigkeit des gesamten Systems hängt davon ab, dass jede einzelne Dichtung ihre Aufgabe erfüllt.
Vorteile der richtigen Dichtungsauswahl
Die Auswahl der passenden Dichtung bietet zahlreiche Vorteile:
- Weniger Leckagen und ungeplante Stillstände
- Geringere Reibung und höherer Wirkungsgrad
- Längere Lebensdauer von Dichtungen und Gegenlaufflächen
- Besserer Schutz vor Verschmutzungen
- Planbare Wartungsintervalle und niedrigere Betriebskosten
Industrielle Anwendungen in der Schweizer Industrie
Werkzeugmaschinen - Reibungsarme Dichtungen und X-Ringe kommen in Spann- und Positionierzylindern zum Einsatz, wo Stick-Slip-Effekte unmittelbar die Bauteilgenauigkeit beeinflussen.
Wasserkraft und Wassertechnik - Grosse O-Ring-Schnüre und Flachdichtungen werden an Druckrohrleitungen und Ventilgehäusen eingesetzt. Radialwellendichtringe dichten Turbinen- und Pumpenwellen zuverlässig ab. Aufgrund der langen Wartungsintervalle steht eine hohe Alterungsbeständigkeit im Vordergrund.
Lebensmittel-, Getränke- und Pharmaindustrie - O-Ringe und Membranen aus FDA- sowie EG-Verordnung-1935/2004-konformen Werkstoffen, hygienische Flachdichtungen für Clamp-Verbindungen sowie Dichtungen mit Beständigkeit gegenüber CIP-/SIP-Reinigungsprozessen und Heissdampf.
Mobile Maschinen und Baumaschinen - Robuste Abstreifer und Pufferringe schützen Hydraulikzylinder vor Schmutz, Wasser und Stossbelastungen. Häufig ist nicht der Druck, sondern eindringender Schmutz die eigentliche Ursache für Dichtungsausfälle.
Chemie- und Prozessindustrie - Hier steht die Werkstoffauswahl im Mittelpunkt. FKM, FFKM, EPDM und PTFE-basierte Werkstoffe werden entsprechend Medium, Temperatur und Reinigungsverfahren ausgewählt. Grundlage bilden häufig Beständigkeitsprüfungen nach ISO 1817.
Verpackungs- und Automatisierungstechnik - Pneumatische Kolben- und Kolbenstangendichtungen arbeiten häufig trocken oder mit minimaler Schmierung. Zusätzlich schützen V-Ringe Wälzlager an rotierenden Maschinen.
Häufige Fehler aus der Praxis
- O-Ringe als dynamische Dichtung verwenden. Sie verdrehen sich, versagen durch Spiralbruch oder extrudieren. Für dynamische Anwendungen sollten speziell entwickelte Kolben- oder Kolbenstangendichtungen eingesetzt werden. Für langsame Hubbewegungen kann unter bestimmten Bedingungen ein X-Ring geeignet sein.
- Die Oberflächenqualität ignorieren. Zu raue Oberflächen verursachen erhöhten Verschleiss, hochglanzpolierte Flächen verhindern den notwendigen Schmierfilm.
- Die Nut anhand der alten Dichtung auslegen. Verschlissene Dichtungen haben bereits einen Druckverformungsrest. Gemessen werden muss die Nut, nicht die alte Dichtung.
- Den Dichtspalt unterschätzen. Hoher Druck, grosser Spalt und fehlender Stützring führen nahezu zwangsläufig zur Extrusion.
- Den Werkstoff ausschliesslich nach der Shore-Härte auswählen. Medienbeständigkeit, Temperatur und Reinigungschemikalien sind entscheidender als die Härte allein.
- Unsachgemässe Montage. Bereits kleinste Beschädigungen an der Dichtlippe durch scharfe Kanten oder Werkzeuge führen später zu Undichtigkeiten.
Auswahlkriterien – Praktische Checkliste
Bevor du eine Dichtung auswählst, solltest du folgende Punkte kennen:
- Bewegungsart – statisch, linear, rotierend oder oszillierend?
- Abmessungen – Bohrung, Wellen- oder Stangendurchmesser, Nutbreite, Nuttiefe und Dichtspalt.
- Betriebsdruck – Nenn- und Spitzendruck.
- Geschwindigkeit – Umfangsgeschwindigkeit oder Hubgeschwindigkeit.
- Temperatur – Dauer- und Spitzentemperaturen einschliesslich Dampfsterilisation.
- Medium – Hydrauliköl, Prozessmedien, Reinigungschemikalien oder äussere Verschmutzung.
- Gegenlauffläche – Rauheit (Ra), Härte und Beschichtung.
- Besondere Anforderungen – Reibung, zulässige Leckage, Zulassungen und gewünschte Lebensdauer.
Wichtigste Erkenntnisse
- Statische Dichtungen dichten ruhende Bauteile durch reine Verpressung ab.
- Dynamische Dichtungen dichten bewegte Bauteile mithilfe eines kontrollierten Schmierfilms.
- Ein O-Ring in einer dynamischen Anwendung zählt zu den häufigsten und teuersten Fehlern.
- Statische Dichtungen versagen hauptsächlich durch Alterung und Druckverformung, dynamische Dichtungen durch Verschleiss und Verschmutzung.
- Für eine zuverlässige Auslegung müssen Oberflächenqualität, Dichtspalt, Medium und Temperatur berücksichtigt werden – nicht nur die Abmessungen.
- Standardisierte Einbauräume erleichtern die Ersatzteilversorgung über viele Jahre.
Fazit
Der Unterschied zwischen statischen und dynamischen Dichtungen ist weit mehr als eine theoretische Definition. Er entscheidet darüber, ob eine Verbindung dauerhaft zuverlässig funktioniert oder lediglich auf Glück basiert.
Bei statischen Dichtungen stehen Verpressung, Werkstoffauswahl und Dichtspalt im Vordergrund. Dynamische Dichtungen erfordern zusätzlich eine sorgfältige Abstimmung von Schmierfilm, Oberflächenqualität und Verschleissverhalten.
Wer diese Unterschiede versteht, kann Leckagen gezielt vermeiden, Wartungskosten senken und die Lebensdauer seiner Anlagen deutlich erhöhen.
Ob du eine neue Maschine konstruierst, wiederkehrende Leckagen analysierst oder dein Ersatzteillager standardisieren möchtest – die Dichtungsspezialisten von HENNLICH Schweiz unterstützen dich gerne. Sende uns einfach deine Zeichnung, das defekte Bauteil oder die relevanten Betriebsdaten wie Druck, Temperatur, Geschwindigkeit und Medium. Wir empfehlen dir die passende Dichtung, zeigen mögliche Alternativen auf und erstellen auf Wunsch ein individuelles Angebot.
Oft reichen bereits zehn Minuten mit einem erfahrenen Anwendungstechniker aus, um einen weiteren ungeplanten Anlagenstillstand zu vermeiden.
