EJX A – Hochleistung

Auf dieser Seite finden Sie zehn Druckmessumformer der EJX-A-Reihe von Yokogawa für Relativ-, Absolut-, Differenz- sowie Zug- und Niederdruck – für Prozessanlagen in Chemie, Energie und Wasser und für den Anlagenbau, mit Ex-Schutz als Option und SIL 2. Der Unterschied zur EJA-E-Reihe (Standard): Sie misst genauer (±0,04 % statt ±0,055 % der Spanne) und erkennt auf Wunsch verstopfte Wirkdruckleitungen und ausgefallene Begleitheizungen. Anders als die EJX-S-Reihe gibt es sie neben HART auch für FOUNDATION Fieldbus und PROFIBUS PA.

Downloads

Iwan Hinder

Messen, Steuern, Regeln / Heizsysteme Kompensatoren/Filter

Wofür sich die Druckmessumformer der EJX-A-Reihe eignen

Die zehn hier beschriebenen Modelle decken alle vier Druckarten der Prozessmesstechnik ab:

Relativdruck – gemessen gegen die Umgebungsluft
Absolutdruck – gemessen gegen das Vakuum
Differenzdruck – zwischen zwei Messpunkten, etwa für Durchfluss an einer Blende oder Füllstand in geschlossenen Behältern
Zug- und Niederdruck – sehr kleine Drücke, etwa in Feuerräumen und Rauchgaskanälen

Typische Einsatzorte:

Chemie und Petrochemie: korrosive Medien, Ex-Zonen, Sicherheitskreise
Energie und Fernwärme: Dampf, hoher Leitungsdruck, Feuerraumzug
Wasser und Abwasser
Maschinen- und Anlagenbau: Module (Skids) und Anlagenerweiterungen mit einer einheitlichen Gerätefamilie

Das Messsignal geht als 4–20 mA ins Leitsystem; über dieselbe Zweidrahtleitung läuft digital HART oder BRAIN mit. Für FOUNDATION Fieldbus und PROFIBUS PA gibt es rein digitale Ausführungen.

DPharp, der Silizium-Resonanzsensor von Yokogawa, misst neben dem Druck auch die Temperatur von Messzelle und Gehäuse – darauf baut die Diagnose der EJX-A-Reihe auf.

Datenblätter, Anleitungen und die Sicherheitshandbücher (auf Englisch) finden Sie im Download-Bereich am Seitenende. Die HENNLICH (Schweiz) GmbH mit Sitz in Altendorf betreut Industrie- und Anlagenbaukunden in der ganzen Schweiz.

EJX-A-Druckmessumformer: die Merkmale in Zahlen

±0,04 % der Spanne: Referenzgenauigkeit der meisten EJX-A-Modelle. Sie gilt ab einer kapselabhängigen Spanne (z. B. ab 0,35 MPa bei Kapsel A des EJX430A); bei kleineren Spannen ist die Abweichung grösser, das Datenblatt nennt dafür eine spannenabhängige Formel. Mit Option /HAC (erhöhte Genauigkeit) ±0,025 % (EJX430A, EJX110A, EJX630A, je nach Kapsel und Werkstoff). Zum Vergleich: Die EJA-E-Reihe liegt bei ±0,055 %.
90 ms Ansprechzeit: bei den Standardwerkstoffen der meisten Modelle, gemessen bei Dämpfung null und inklusive 45 ms Totzeit. EJX120A und EJX130A: 150 ms.
SIL 2, redundant SIL 3: Alle Modelle dieser Seite mit 4–20-mA-Ausgang (BRAIN, HART) sind nach IEC 61508:2010 zertifiziert; nicht zertifiziert sind die FOUNDATION-Fieldbus- und PROFIBUS-PA-Ausführungen. SIL (Safety Integrity Level) beschreibt, wie zuverlässig ein Gerät in einem Sicherheitskreis arbeitet: Ein einzelnes Gerät ist bis SIL 2 einsetzbar, zwei redundant geschaltete Geräte bis SIL 3.
Bis 70 MPa (700 bar): Relativ- und Absolutdruck mit EJX630A und EJX610A (Kapsel D). Für Differenzdruck ist der EJX130A auf einen statischen Druck bis 41,3 MPa (413 bar) ausgelegt, mit Schraubenwerkstoff-Code K oder H.
Ab 0,025 kPa (0,25 mbar): kleinste Messspanne des EJX120A für Zug und Unterdruck in Feuerräumen und Rauchgaskanälen.
–40 bis 120 °C Prozesstemperatur: bei den meisten Modellen. Ausnahmen: EJX310A mit Kapsel L bis 100 °C; EJX440A (Kapsel C) und EJX130A mit Anschlussstutzen ab –15 °C, das gilt auch für die Umgebungstemperatur; EJX120A –25 bis 80 °C für Umgebungs- und Prozesstemperatur. Umgebungstemperatur sonst –40 bis 85 °C (mit Anzeige –30 bis 80 °C), Schutzart IP66/IP67.

EJX-A-Modelle im Überblick: Druckart, Messspanne, Betriebsdruck

Die meisten Modelle gibt es mit mehreren Kapseln – so nennt Yokogawa die Messzelle für einen bestimmten Druckbereich. Die Kapsel legt die mögliche Messspanne fest und, je nach Modell, auch den maximalen Betriebsdruck. Innerhalb der Messspanne stellen Sie Messanfang und Messende ein; der maximale Betriebsdruck ist die Obergrenze für den Druck in der Leitung.

Modell	Druckart	Messspanne	max. Betriebsdruck	Bauform / Besonderheit
EJX430A	Relativdruck	2,5 kPa bis 16 MPa (3 Kapseln)	16 MPa (160 bar) mit Kapsel B; Kapsel A 3,5 MPa, Kapsel H 500 kPa	Flanschbauform; 9 Werkstoffvarianten, u. a. Tantal und Super-Duplex
EJX440A	Relativdruck, Hochdruck	0,25 bis 50 MPa	50 MPa (500 bar) mit Kapsel D; Kapsel C 32 MPa	Flanschbauform; Hastelloy-C-276-Membran
EJX530A	Relativdruck	8 kPa bis 50 MPa	50 MPa (500 bar) mit Kapsel D	Einschraubausführung mit Gewinde; 1,2 bis 1,4 kg
EJX630A	Relativdruck, Hochdruck	2 kPa bis 70 MPa	70 MPa (700 bar) mit Kapsel D	Einschraubausführung mit Gewinde; Option /HAC ±0,025 %
EJX310A	Absolutdruck	0,5 kPa abs bis 16 MPa abs	16 MPa abs mit Kapsel B; Kapsel L 10 kPa abs	Flanschbauform; Kapsel L für kleine Absolutdrücke
EJX510A	Absolutdruck	8 kPa abs bis 50 MPa abs	50 MPa abs mit Kapsel D	Einschraubausführung mit Gewinde
EJX610A	Absolutdruck, Hochdruck	2 kPa abs bis 70 MPa abs	70 MPa abs mit Kapsel D	Einschraubausführung mit Gewinde
EJX110A	Differenzdruck	0,1 kPa bis 14 MPa (5 Kapseln)	16 MPa (160 bar); 25 MPa (250 bar) mit Kapsel M, H oder V und Werkstoffcode S oder L	Flanschbauform; misst auch den statischen Druck
EJX130A	Differenzdruck bei hohem statischem Druck	1 kPa bis 14 MPa	32 MPa (320 bar); 41,3 MPa (413 bar) mit Schraubenwerkstoff-Code K oder H	Flanschbauform; misst auch den statischen Druck
EJX120A	Zug- und Niederdruck	0,025 bis 1 kPa (0,25 bis 10 mbar)	–50 bis 50 kPa (–500 bis 500 mbar)	Flanschbauform; eine Kapsel

Quelle: Yokogawa-Datenblätter GS 01C25E01-01EN, GS 01C25E02-01EN, GS 01C25F01-01EN, GS 01C25F05-01EN, GS 01C25D01-01EN, GS 01C25B01-01EN, GS 01C25B04-01EN und GS 01C25B03-01EN, Ausgaben Juni 2026. Betriebsdruck = Grenzwert mit Silikonölfüllung. Kennbuchstaben wie Kapsel B, Werkstoffcode S oder Schraubenwerkstoff-Code K stammen aus dem Bestellschlüssel des Datenblatts. Massgeblich ist das Datenblatt im Download-Bereich.

Flanschbauform, Einschraubausführung oder mit Druckmittler?

Die EJX-A-Reihe gibt es in zwei Bauformen, einige Modelle auch mit Druckmittler. Welche Lösung passt, hängt von Druckart, Einbauort und Medium ab.

Flanschbauform (EJX110A, EJX120A, EJX130A, EJX310A, EJX430A, EJX440A): Die Messzelle sitzt zwischen zwei Deckelflanschen. Der Flanschanschluss entspricht IEC 61518, der Norm für angeflanschte Absperrarmaturen – ein Ventilblock nach dieser Norm lässt sich also direkt anbauen (beim EJX440A nur mit Kapsel C). Wahlweise gibt es Anschlussstutzen mit Rc- oder NPT-Innengewinde. Für die Montage am 2-Zoll-Rohr gibt es Halter als Option. Für Differenzdruck ist das die übliche Bauform, für Relativ- und Absolutdruck die richtige Wahl, wenn eine grosse Werkstoffauswahl oder ein Ventilblock gefragt ist.
Einschraubausführung (EJX510A, EJX530A, EJX610A, EJX630A): Der Messumformer wird ohne Flansch direkt eingeschraubt: 1/2 NPT innen oder aussen, G1/2 oder M20 × 1,5 aussen. Er wiegt 1,2 bis 1,4 kg (ohne Anzeige und Halter, mit Aluminiumgehäuse) und braucht wenig Platz; ein Halter für das 2-Zoll-Rohr ist optional.
Mit Druckmittler: Der Druckmittler, eine vorgeschaltete Membran, hält das Medium vom Messumformer fern – sinnvoll bei heissen, zähflüssigen oder aggressiven Medien. EJX110A, EJX310A und EJX430A lassen sich mit Druckmittlersystemen kombinieren; den EJX530A gibt es als Direktanbau-System EJXC50A. Mehr dazu unter Messumformer mit Druckmittler.

Diagnose: verstopfte Wirkdruckleitung und ausgefallene Begleitheizung erkennen

Wirkdruckleitungen sind die dünnen Rohre zwischen Prozessleitung und Messumformer. Setzen sie sich mit Feststoffen zu oder friert das Medium darin ein, zeigt der Messumformer einen falschen Wert – oft ohne dass es jemand bemerkt.

Die optionale Diagnose der EJX-A-Reihe wertet dafür die feinen Druckschwankungen im Messsignal aus. Ändert sich ihr Muster auf charakteristische Weise, meldet das Gerät eine Verstopfung. Der EJX110A und der EJX130A erkennen zusätzlich, welche der beiden Leitungen betroffen ist. Voraussetzung sind ausreichende Druckschwankungen im Prozess; wie zuverlässig die Erkennung ist, hängt von den Prozessbedingungen ab.

Wo Wirkdruckleitungen einfrieren können, schützt sie eine Begleitheizung – ein Heizband oder eine Dampfleitung. Fällt sie aus, merkt das der Messumformer: Er berechnet aus zwei eingebauten Temperatursensoren die Temperatur am Flansch bzw. am Prozessanschluss und erkennt den Ausfall an deren Veränderung.

Die Diagnose gibt es für die HART-Ausführungen (Option /DG6) und für FOUNDATION Fieldbus. Bei HART lässt sich das Ergebnis zusätzlich als Alarm auf dem 4–20-mA-Signal ausgeben. Einzelheiten beschreibt die Technische Information TI 01C25A31-01E (Englisch) im Download-Bereich.

EJX430A – Relativdruckmessumformer in Flanschbauform

Der EJX430A ist der Relativdruckmessumformer in Flanschbauform für Messstellen, an denen die Genauigkeit zählt: ±0,04 % der Spanne statt ±0,055 % beim EJA430E, mit Option /HAC ±0,025 %. Drei Kapseln decken Spannen von 2,5 kPa bis 16 MPa ab; die kleinste Spanne ist halb so gross wie beim EJA430E.

Mit neun Werkstoffvarianten und Membranen aus Hastelloy C-276, Monel oder Tantal misst er auch korrosive Medien an Pumpen, Filtern und Behältern. Auf Wunsch wird er als Druckmittlersystem geliefert.

Messspannen	Kapsel H 2,5 bis 500 kPa; A 0,0175 bis 3,5 MPa; B 0,08 bis 16 MPa
Max. Betriebsdruck	H 500 kPa (5 bar); A 3,5 MPa (35 bar); B 16 MPa (160 bar)
Referenzgenauigkeit	±0,04 % der Spanne bei Spannen ab 70 kPa (H), 0,35 MPa (A), 1,6 MPa (B), darunter spannenabhängig; Option /HAC ±0,025 % (nur Werkstoff S oder L)
Ansprechzeit	90 ms; Kapsel H mit Sonderwerkstoffen 150 ms
Medienberührte Werkstoffe	9 Codes, u. a. Membran Hastelloy C-276, Monel oder Tantal; Flansch CF-8M, CF-3M, Hastelloy-, Monel- oder Super-Duplex-Äquivalent
Prozessanschluss	Deckelflansch nach IEC 61518; Stutzen Rc 1/4, Rc 1/2, 1/4 NPT oder 1/2 NPT innen
Prozesstemperatur	–40 bis 120 °C
Kommunikation	4–20 mA mit BRAIN oder HART 5/HART 7; FOUNDATION Fieldbus; PROFIBUS PA
Explosionsschutz	ATEX und IECEx (Ex db, Ex ia), FM, CSA – als Option

Datenblatt EJX430A

EJX440A – Relativdruckmessumformer bis 50 MPa

Für hohe Relativdrücke in Flanschbauform misst der EJX440A bis 32 MPa (Kapsel C) oder 50 MPa (500 bar, Kapsel D). Anders als der EJA440E, dessen Spannen erst bei 5 MPa beginnen, lässt er sich schon ab 0,25 MPa Spanne einstellen; ±0,04 % der Spanne erreicht er ab 5 MPa Spanne (EJA440E: ±0,055 % ab 8 MPa).

Membran aus Hastelloy C-276 und Deckelflansch aus Edelstahl F316 sind die einzige Werkstoffausführung. Die Überlastgrenze der Kapsel D liegt bei 75 MPa.

Messspannen	Kapsel C 0,25 bis 32 MPa; D 0,25 bis 50 MPa
Max. Betriebsdruck	C 32 MPa (320 bar); D 50 MPa (500 bar)
Überlastgrenze	C 48 MPa; D 75 MPa
Referenzgenauigkeit	±0,04 % der Spanne bei Spannen ab 5 MPa, darunter spannenabhängig
Ansprechzeit	90 ms
Medienberührte Werkstoffe	Code S: Membran Hastelloy C-276, Deckelflansch F316 SST
Prozessanschluss	Stutzen 1/4 NPT oder 1/2 NPT innen oder ohne Stutzen 1/4 NPT am Deckelflansch; Flanschanschluss nach IEC 61518 nur bei Kapsel C
Prozesstemperatur	–40 bis 120 °C; Kapsel C mit Anschlussstutzen: Umgebungs- und Prozesstemperatur ab –15 °C
Kommunikation	4–20 mA mit BRAIN oder HART 5/HART 7; FOUNDATION Fieldbus; PROFIBUS PA

Datenblatt EJX440A

EJA310E – Absolutdruckmessumformer in Flanschbauform

Der EJA310E misst Absolutdruck, also bezogen auf das Vakuum statt auf den Umgebungsdruck. Der Messwert hängt damit weder vom Wetter noch von der Höhe über Meer ab – wichtig bei Vakuumprozessen, Destillation, Verdampfern und Kondensatoren.

Mit Kapsel L lassen sich Spannen ab 0,67 kPa abs (6,7 mbar abs) einstellen. Wie beim EJA430E sitzt der Prozessanschluss am Deckelflansch; ein Druckmittler kann angebaut werden.

Messspannen	Kapsel L 0,67 bis 10 kPa abs; M 1,3 bis 130 kPa abs; A 0,03 bis 3,5 MPa abs; B 0,14 bis 16 MPa abs
Max. Betriebsdruck	L 10 kPa abs; M 130 kPa abs; A 3,5 MPa abs; B 16 MPa abs
Überlastgrenze	L und M 500 kPa abs; A 16 MPa abs; B 25 MPa abs
Referenzgenauigkeit	±0,1 % der Spanne für Spannen ab 21,4 kPa abs (M), 0,35 MPa abs (A), 1,6 MPa abs (B); Kapsel L ±0,15 % ab 5,4 kPa abs
Ansprechzeit	90 ms
Prozesstemperatur	–40 bis 120 °C; Kapsel L –40 bis 100 °C
Medienberührte Werkstoffe	Code S oder L: Membran Hastelloy C-276, Deckelflansch CF-8M bzw. CF-3M
Prozessanschluss	Deckelflansch nach IEC 61518; Stutzen Rc 1/4, Rc 1/2, 1/4 NPT oder 1/2 NPT innen
Kommunikation	4–20 mA mit BRAIN oder HART 5/HART 7; 1–5 V DC mit HART 7; FOUNDATION Fieldbus; PROFIBUS PA

Datenblatt EJA310E

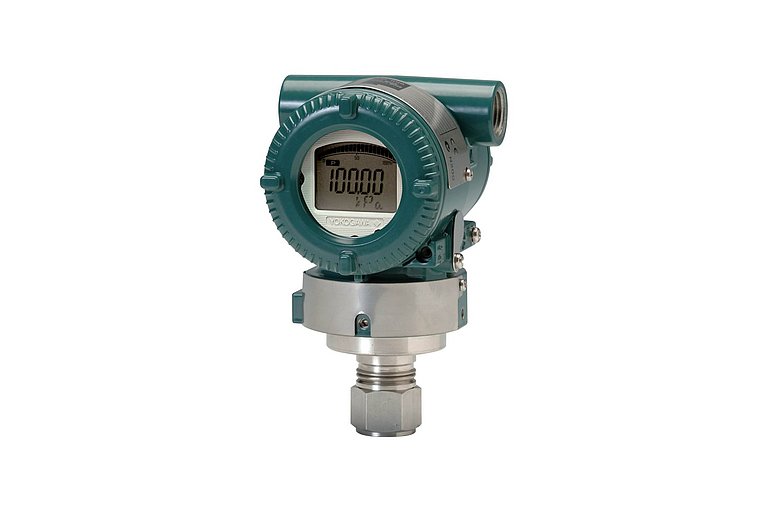

EJA510E – Absolutdruckmessumformer in Einschraubausführung

Der EJA510E ist die Absolutdruck-Ausführung des EJA530E: gleiche Einschraubausführung, gleiche Gewinde, gleiche vier Kapseln. Er passt dort, wo Absolutdruck kompakt direkt an der Leitung gemessen werden soll, etwa an Kondensatoren und Vakuumleitungen. Gemessen wird ab 0 kPa abs, also ab dem Vakuum.

Messspannen	Kapsel A 10 bis 200 kPa; B 0,02 bis 2 MPa; C 0,1 bis 10 MPa; D 0,5 bis 50 MPa (Absolutdruck; mit /HG bis 70 MPa)
Max. Betriebsdruck	A 200 kPa abs; B 2 MPa abs; C 10 MPa abs; D 50 MPa abs, mit /HG 70 MPa abs
Überlastgrenze	A und B 4 MPa abs; C 20 MPa abs; D 60 MPa abs, mit /HG 105 MPa abs
Referenzgenauigkeit	±0,055 % der Spanne für Spannen ab 20 kPa (A), 0,2 MPa (B), 1 MPa (C), 8 MPa (D); Option /HAC ±0,04 % (nicht mit Ausgang -Q)
Ansprechzeit	90 ms
Prozessanschluss	1/2 NPT innen oder aussen; G1/2 oder M20 × 1,5 aussen (Gewinde nach der zurückgezogenen DIN 16288; nicht bei Kapsel D mit Werkstoff H)
Medienberührte Werkstoffe	Code S: Anschluss 316L, Membran Hastelloy C-276; Code H: alles Hastelloy C-276
Prozesstemperatur	–40 bis 120 °C
Kommunikation	4–20 mA mit BRAIN oder HART 5/HART 7; 1–5 V DC mit HART 7; FOUNDATION Fieldbus; PROFIBUS PA

Datenblatt EJA510E, EJA530E

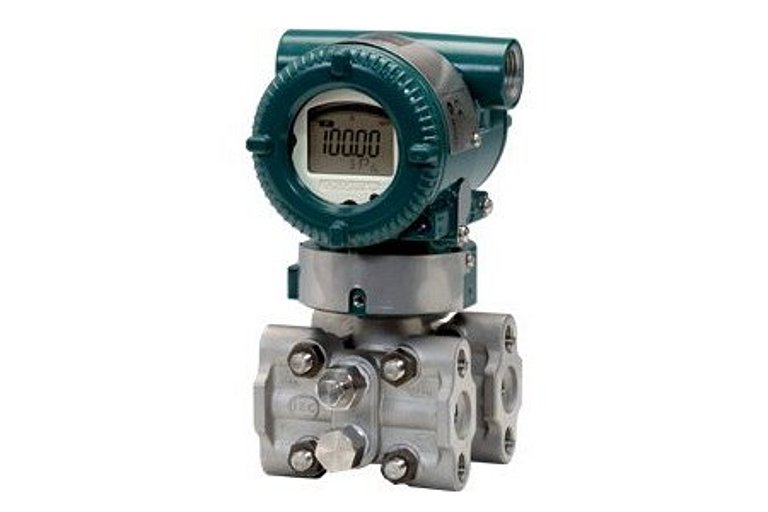

EJA110E – Differenzdruckmessumformer für Durchfluss und Füllstand

Der EJA110E misst die Druckdifferenz zwischen zwei Messpunkten. Typische Aufgaben sind der Durchfluss nach dem Wirkdruckverfahren, etwa an einer Blende, der Füllstand in geschlossenen Behältern, die Dichte und die Überwachung von Filtern. Fünf Kapseln decken Spannen von 0,5 kPa bis 14 MPa ab.

Zusätzlich misst er den statischen Druck in der Leitung und zeigt ihn an oder überträgt ihn per BRAIN oder HART. Mit neun Werkstoffvarianten bis Tantal und Super-Duplex ist er auch für korrosive Medien in der Chemie geeignet.

Messspannen	Kapsel F 0,5 bis 5 kPa (Werkstoff S); L 0,5 bis 10 kPa (Sonderwerkstoffe); M 1 bis 100 kPa; H 5 bis 500 kPa; V 0,14 bis 14 MPa
Max. Betriebsdruck (statisch)	16 MPa (160 bar); 25 MPa (250 bar) mit Option /HG bei Kapsel M, H oder V und Werkstoff S oder L
Referenzgenauigkeit	±0,055 % der Spanne für Spannen ab 2 kPa (F), 5 kPa (M), 100 kPa (H), 1,4 MPa (V); Option /HAC ±0,04 % ab 5 kPa (M), 70 kPa (H), 500 kPa (V), nur Kapsel M, H, V mit Werkstoff S, nicht mit Ausgang -Q
Statischer Druck	Anzeige oder Übertragung per BRAIN oder HART; einstellbare Spanne ab 0,5 MPa; ±0,5 % der Spanne ab 1 MPa Spanne
Ansprechzeit	90 ms mit Werkstoff S oder L (ausser Kapsel F), sonst 150 ms
Medienberührte Werkstoffe	9 Codes, u. a. Membran aus Hastelloy C-276, Monel oder Tantal; Flansch u. a. aus einem Werkstoff entsprechend Super-Duplex
Prozessanschluss	Deckelflansch nach IEC 61518; Stutzen Rc 1/4, Rc 1/2, 1/4 NPT oder 1/2 NPT innen
Prozesstemperatur	–40 bis 120 °C
Kommunikation	4–20 mA mit BRAIN oder HART 5/HART 7; 1–5 V DC mit HART 7; FOUNDATION Fieldbus; PROFIBUS PA
Gewicht	2,8 kg (Kapsel M, H, V mit Werkstoff S oder L), 3,7 kg (Kapsel F), mit Aluminiumgehäuse, Einbaulage -7, -8, -9, ohne Anzeige, Halter und Stutzen; Edelstahlgehäuse +1,5 kg

Datenblatt EJA110E

EJA130E – Differenzdruck bei hohem statischem Druck

Der EJA130E ist für Differenzdruckmessungen bei hohem statischem Druck gebaut, zum Beispiel in Hochdruck-Dampf- und Speisewassersystemen. Er ist für einen statischen Druck bis 32 MPa (320 bar) ausgelegt, mit Schraubenwerkstoff-Code K oder H bis 41,3 MPa (413 bar). Wie der EJA110E gibt er zusätzlich den statischen Druck aus.

Bei vollem Differenzdruck ist der zulässige statische Druck kleiner; die Grenzkurve steht im Datenblatt.

Messspannen	Kapsel M 1 bis 100 kPa; H 5 bis 500 kPa; V 0,14 bis 14 MPa
Max. Betriebsdruck (statisch)	32 MPa (320 bar) mit Schraubenwerkstoff-Code C, J, G; 41,3 MPa (413 bar) mit Code K, H
Referenzgenauigkeit	±0,055 % der Spanne für Spannen ab 10 kPa (M), 100 kPa (H), 1,4 MPa (V)
Statischer Druck	Anzeige oder Übertragung per BRAIN oder HART; einstellbare Spanne ab 0,5 MPa
Ansprechzeit	150 ms
Medienberührte Werkstoffe	Code S: Membran Hastelloy C-276, Deckelflansch Edelstahl F316
Prozessanschluss	Stutzen 1/4 NPT oder 1/2 NPT innen oder 1/4 NPT am Deckelflansch
Prozesstemperatur	–40 bis 120 °C; mit Anschlussstutzen (Code 3, 4) Umgebungs- und Prozesstemperatur ab –15 °C
Kommunikation	4–20 mA mit BRAIN oder HART 5/HART 7; 1–5 V DC mit HART 7; FOUNDATION Fieldbus; PROFIBUS PA
Gewicht	6,8 kg mit Aluminiumgehäuse, Einbaulage -7, -8, -9, ohne Anzeige, Halter und Stutzen; Edelstahlgehäuse +1,5 kg

Datenblatt EJA130E

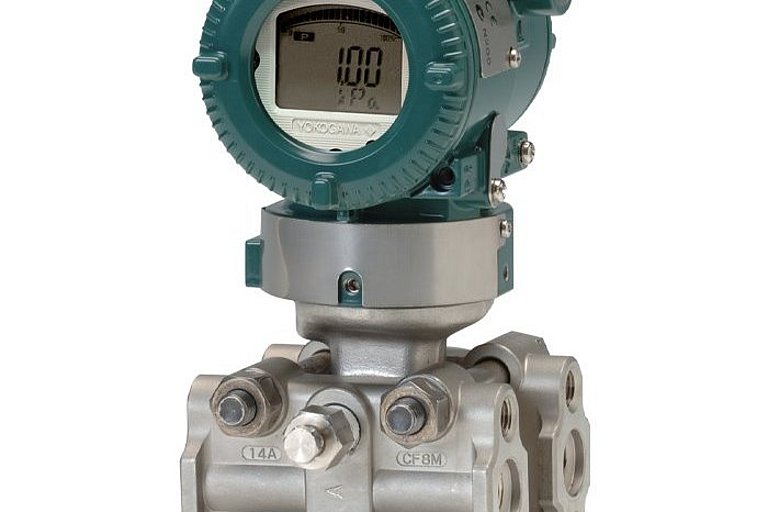

EJA120E – Zug- und Niederdruckmessumformer

Der EJA120E misst sehr kleine Differenzdrücke von wenigen Millibar, zum Beispiel Zug und Unterdruck in Feuerräumen und Rauchgaskanälen. Eine Kapsel deckt Spannen von 0,1 bis 1 kPa (1 bis 10 mbar) ab; der Messbereich reicht von –1 bis 1 kPa (–10 bis 10 mbar).

Der Druck in der Anlage darf zwischen –50 und 50 kPa (–500 und 500 mbar) liegen. Der EJA120E eignet sich damit für nahezu drucklose Kanäle, nicht für druckführende Leitungen.

Messspanne	0,1 bis 1 kPa (1 bis 10 mbar)
Messbereich	–1 bis 1 kPa (–10 bis 10 mbar)
Zulässiger Betriebsdruck	–50 bis 50 kPa (–500 bis 500 mbar)
Referenzgenauigkeit	±0,2 % der Spanne ab 0,4 kPa Spanne; Option /HAC ±0,09 %
Ansprechzeit	150 ms
Umgebungs- und Prozesstemperatur	–25 bis 80 °C
Medienberührte Werkstoffe	Code S: Membran Hastelloy C-276, Deckelflansch CF-8M
Prozessanschluss	Deckelflansch nach IEC 61518; Stutzen Rc 1/4, Rc 1/2, 1/4 NPT oder 1/2 NPT innen
Kommunikation	4–20 mA mit BRAIN oder HART 5/HART 7; 1–5 V DC mit HART 7; FOUNDATION Fieldbus; PROFIBUS PA
Gewicht	3,7 kg mit Aluminiumgehäuse, Einbaulage -7, -8, -9, ohne Anzeige, Halter und Stutzen; Edelstahlgehäuse +1,5 kg

Datenblatt EJA120E

EJA E oder EJX A? Standard- und Hochleistungsreihe im Vergleich

Beide Reihen arbeiten mit dem DPharp-Sensor und decken dieselben Druckarten ab. Die Unterschiede an Beispielen gleicher Bauform:

Merkmal	EJA E – Standard	EJX A – Hochleistung
Referenzgenauigkeit (Relativdruck, EJA430E / EJX430A)	±0,055 % der Spanne	±0,04 % der Spanne
Mit Genauigkeitsoption /HAC	±0,04 %	±0,025 %
Diagnose für Wirkdruckleitung und Begleitheizung	–	Option
Low Power 1–5 V DC mit HART 7	ja (Ausgangscode -Q)	–
Max. statischer Druck bei Differenzdruck (EJA110E / EJX110A)	16 MPa (160 bar); 25 MPa (250 bar) nur mit Option /HG (Kapsel M, H oder V, Werkstoff S oder L)	16 MPa (160 bar); 25 MPa (250 bar) ohne Zusatzoption (Kapsel M, H oder V, Werkstoff S oder L)
Zug- und Niederdruck (EJA120E / EJX120A)	Spanne ab 0,1 kPa; ±0,2 % ab 0,4 kPa Spanne	Spanne ab 0,025 kPa; ±0,09 % ab 0,4 kPa Spanne
Funktionale Sicherheit	SIL 2, redundant SIL 3	SIL 2, redundant SIL 3

Quellen: GS 01C31E01-01EN, GS 01C31B01-01EN, GS 01C31B03-01EN (EJA E) sowie GS 01C25E01-01EN, GS 01C25B01-01EN, GS 01C25B03-01EN (EJX A), Ausgaben Juni 2026. Genauigkeitswerte gelten jeweils ab der im Datenblatt genannten Spanne (z. B. EJA430E und EJX430A mit Kapsel A ab 0,35 MPa); bei kleineren Spannen ist die Abweichung grösser. SIL für die 4–20-mA-Ausführungen mit BRAIN oder HART. „–“ = im Datenblatt nicht vorgesehen.
