Warum Metallkompensatoren die Lebensdauer von Rohrleitungssystemen verlängern
Ein Metallkompensator ist ein flexibles Balg-Element, das axiale, laterale und angulare Bewegungen von Rohrleitungen aufnimmt.
Der Balg dehnt sich bei thermischen Zyklen aus und zieht sich wieder zusammen. Dadurch wird die entstehende Spannung aufgenommen, bevor sie Schweissnähte oder Flansche erreicht. So bleiben Rohrleitungen auch bei wiederholtem Aufheizen und Abkühlen dicht.
Petrochemische Anlagen, Energieanlagen und Prozessanlagen sind auf diese Flexibilität angewiesen, um Ermüdungsrisse in langen Rohrleitungsabschnitten zu vermeiden. Ohne einen Kompensator werden diese Spannungen direkt auf Pumpen, Turbinen und Festpunkte übertragen.
Richtig dimensionierte Kompensatoren reduzieren ungeplante Wartungsarbeiten, da der Balg die Bewegung aufnimmt und nicht das Rohrleitungsmaterial selbst. Die Kompensator-Wartung wird dadurch zu einer planbaren Inspektion statt zu einer dringenden Reparatur.
Edelstahl-Konstruktionen sind widerstandsfähig gegenüber Korrosion durch Prozessmedien und Witterungseinflüsse. Dadurch eignet sich ein Edelstahl-Kompensator für den Dauerbetrieb in anspruchsvollen Rohrleitungsnetzen.
Arten von Metallkompensatoren
Metallkompensatoren gibt es in vier Hauptausführungen, die jeweils auf eine bestimmte Bewegungsrichtung der Rohrleitung abgestimmt sind.
Axialkompensator

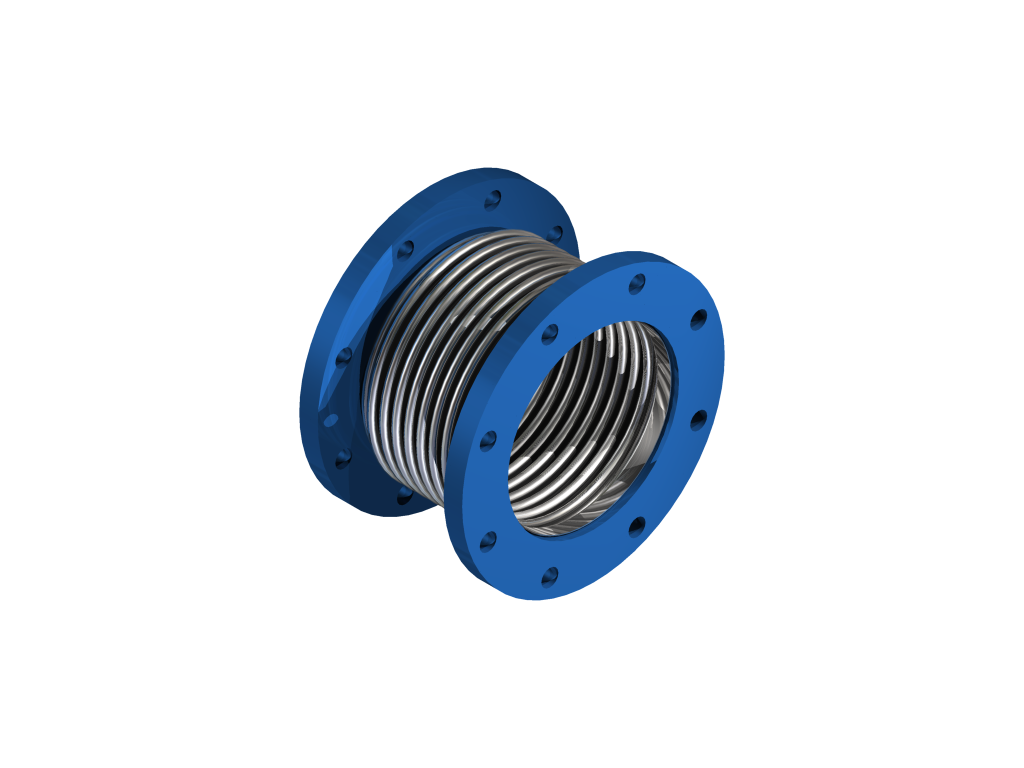

Ein Axialkompensator, auch als axialer Dehnungskompensator bezeichnet, nimmt Bewegungen entlang der Rohrleitungsachse auf.
Diese Variante eignet sich, wenn sich ein gerader Rohrleitungsabschnitt zwischen zwei Festpunkten aufgrund von Temperaturänderungen ausdehnen oder zusammenziehen muss.
Lateralkompensator
Ein Lateralkompensator nimmt seitliche Verschiebungen zwischen zwei parallelen, aber nicht exakt ausgerichteten Rohrleitungsabschnitten auf.
Dies ist die passende Lösung für Anwendungen, bei denen eine Rohrleitung senkrecht zu ihrer eigenen Achse verschoben werden muss.
Angularkompensator
Ein Angularkompensator ermöglicht eine Drehbewegung um einen Festpunkt und wird häufig in Kombinationen aus zwei oder drei Kompensatoren eingesetzt.
Diese Variante eignet sich, wenn eine Rohrleitung ihre Richtung ändert und sich im Bereich des Rohrbogens flexibel bewegen muss.
Universalkompensator

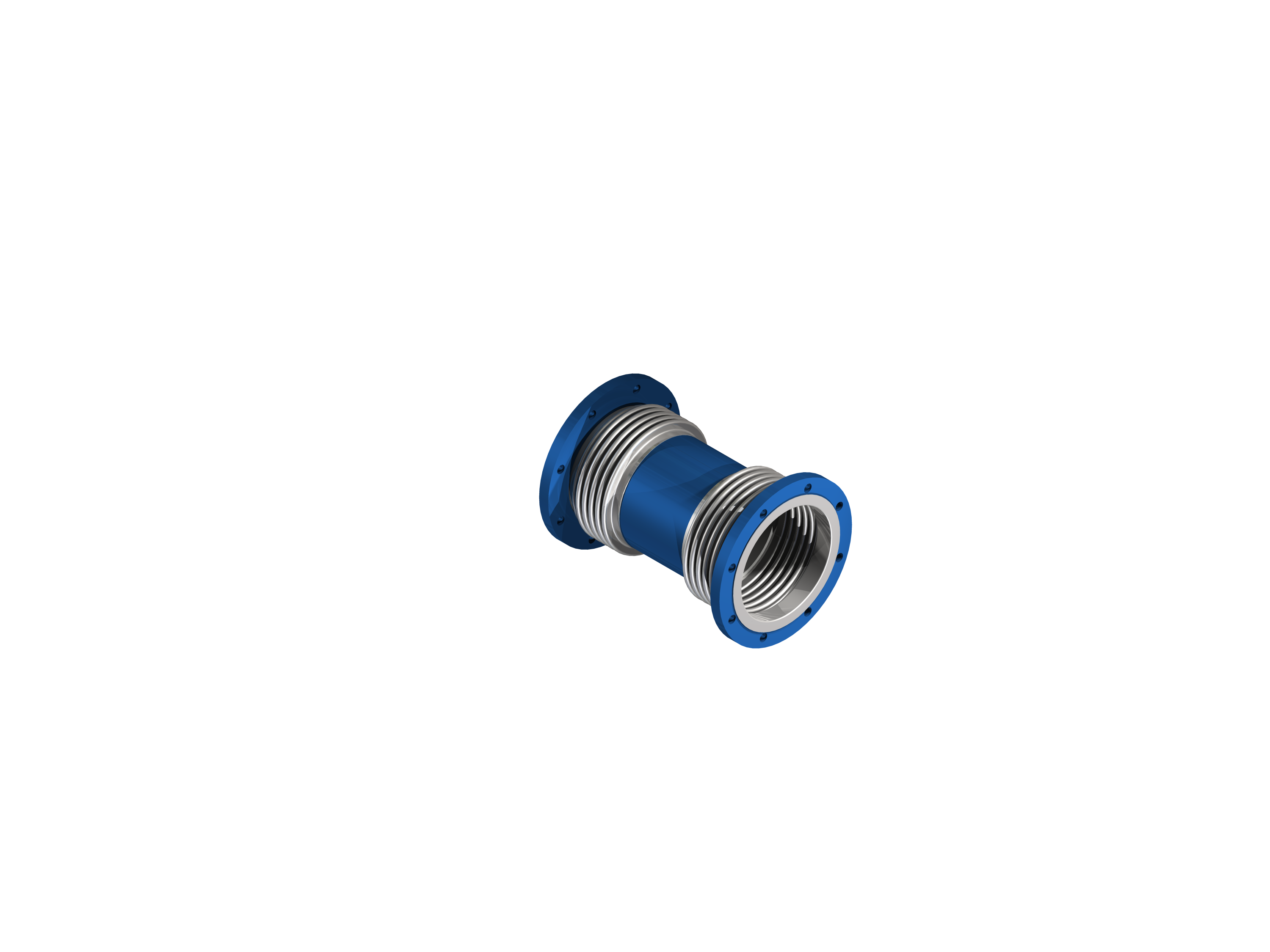

Ein universeller Metallkompensator kombiniert zwei Bälge mit einem Verbindungsrohr und nimmt axiale, laterale und angulare Bewegungen gemeinsam auf.
Diese Lösung eignet sich für Anwendungen, bei denen Bewegungen gleichzeitig in mehrere Richtungen auftreten, beispielsweise bei komplexen Rohrleitungsführungen.
Wie Metallkompensatoren funktionieren
Ein Metallkompensator funktioniert über einen gewellten Metallbalg, der sich unter Belastung elastisch verformt und anschliessend in seine ursprüngliche Form zurückkehrt.
Festpunkte unterteilen die Rohrleitung in einzelne Abschnitte, sodass jeder Kompensator nur die Bewegung seines eigenen Abschnitts aufnimmt. Führungen halten die Rohrleitung in Position und verhindern, dass der Balg unter Druck ausknickt.
Durch diese kontrollierte Flexibilität konzentriert sich der Verschleiss auf ein einzelnes, austauschbares Bauteil und nicht auf die gesamte Rohrleitung. Die Kompensator-Wartung kann sich dadurch auf ein zugängliches Einzelteil konzentrieren, anstatt einen kompletten Rohrleitungsabschnitt zu betreffen.
Weniger ungeplante Stillstände
Ein richtig dimensionierter Kompensator nimmt thermische Spannungen auf, bevor diese Schweissnähte, Pumpen oder Turbinen erreichen. Dadurch sinkt das Risiko ungeplanter Stillstände durch Rohrleitungsermüdung.
Längere Lebensdauer des Rohrleitungssystems
Edelstahlbälge sind korrosionsbeständig und halten wiederholten Bewegungen über Tausende von Zyklen stand. Rohrleitungen bleiben dadurch länger dicht und funktionsfähig als nicht kompensierte Systeme.
Planbare Kosten für die Kompensator-Wartung
Regelmässige Inspektionen erkennen Verschleiss am Balg, bevor es zu einer Leckage kommt. Dadurch bleibt die Kompensator-Wartung ein planbarer Kostenfaktor und wird nicht zu einer teuren Notfallreparatur.
Platzsparende Alternative zu Rohrschleifen
Ein Kompensator benötigt wesentlich weniger Platz als eine U-förmige Dehnungsschleife. Das ist besonders bei Modernisierungsprojekten mit begrenztem Platz und anspruchsvollen Rohrleitungsführungen wichtig, bei denen kein zusätzlicher Rohrbogen eingebaut werden kann.
Wo Schweizer Anlagen Metallkompensatoren einsetzen
Chemische und petrochemische Anlagen transportieren korrosive und hochtemperierte Medien durch lange Rohrleitungsnetze. Ein Kompensator nimmt die thermische Ausdehnung an Anschlüssen von Reaktoren und Destillationskolonnen auf, ohne den Behälter unnötig zu belasten.
Kraftwerke setzen Kompensatoren an Speisewasser- und Dampfleitungen ein, bei denen täglich starke Temperaturschwankungen auftreten. Der Balg schützt Anschlüsse von Turbinen und Kesseln vor wiederkehrenden thermischen Belastungen.
Fernwärmenetze dehnen sich bei saisonalen Temperaturschwankungen über mehrere Kilometer verlegter Rohrleitungen aus und ziehen sich wieder zusammen. An Festpunkten installierte Kompensatoren nehmen diese Bewegungen auf, ohne die umliegenden Rohrleitungsgräben zu beeinträchtigen.
Wartungsteams installieren Kompensatoren in der Nähe von Pumpen und Kompressoren, um Vibrationen vom restlichen Rohrleitungssystem zu entkoppeln. Dadurch werden nachgeschaltete Flansche und Messinstrumente vor Ermüdungsbelastungen geschützt.
Stahlwerke und Anlagen der Schwerindustrie führen Prozessleitungen durch Öfen, Waschstrassen und Kühlstationen. Ein Metallkompensator bewältigt die ständigen thermischen Zyklen, denen diese Leitungen ausgesetzt sind.
Lebensmittel- und Pharmaunternehmen setzen Edelstahl-Kompensatoren aufgrund ihrer Korrosionsbeständigkeit und einfachen Reinigung ein. Sie eignen sich für Rohrleitungen, die hygienische Anforderungen an die Prozessführung erfüllen müssen.
Dein Schweizer Partner für Metallkompensatoren
Die HENNLICH (Schweiz) GmbH mit Sitz in Altendorf ist ein spezialisierter Anbieter von Metallkompensatoren für den Schweizer Industriemarkt.
Unsere Spezialisten beraten dich bei der Dimensionierung von Kompensatoren, der Materialauswahl und der Einhaltung relevanter Normen. Dabei setzen wir auf direkten technischen Austausch statt auf ein Callcenter.
HENNLICH fertigt und beschafft Kompensatoren nach DIN EN 14917, der europäischen Norm für metallische Bälge und Kompensatoren für Druckanwendungen.
Als einer der Anbieter von Metallkompensatoren in der Schweiz liefern wir sowohl ab Lager als auch individuell gefertigte Kompensatoren an Anlagenbauer und technische Fachleute in der ganzen Schweiz.
Kompensatoren werden häufig gemeinsam mit HENNLICH Rohrkupplungen und Klemmsystemen innerhalb derselben Rohrleitung eingesetzt. Dadurch wird die Beschaffung über einen einzigen Lieferanten vereinfacht.
Ihr.Mehrwert.
Häufig gestellte Fragen
Ein Axialkompensator nimmt Bewegungen in eine Richtung entlang der Rohrleitungsachse auf. Ein universeller Metallkompensator kombiniert zwei Bälge, um axiale, laterale und angulare Bewegungen gemeinsam aufzunehmen.
Die Inspektionsintervalle hängen von der Anzahl der Bewegungszyklen, der Temperatur und dem Medium ab. Bei kontinuierlich betriebenen Anlagen erfolgt die Inspektion typischerweise einmal jährlich. Eine regelmässige Kompensator-Wartung prüft den Balg auf Verschleiss, bevor eine Leckage entsteht.
Ja. Kompensatoren werden für Druckanwendungen nach DIN EN 14917 gefertigt. Material und Wandstärke werden entsprechend der Temperatur des Mediums und dem Betriebsdruck ausgewählt.
Ja. Edelstahl ist korrosionsbeständig und lässt sich einfach reinigen. Dadurch eignet sich ein Edelstahl-Kompensator für hygienische Prozessrohrleitungen in der Lebensmittel- und Pharmaindustrie.
Der Preis hängt unter anderem von Nennweite, Druckstufe, Werkstoff und Anschlussart ab. Sende uns deine Spezifikation, um ein Angebot für einen Metallkompensator zu erhalten.
Ja. Wir liefern Metallkompensatoren in die gesamte Schweiz. Unsere technischen Spezialisten unterstützen dich dabei mit entsprechender Fachberatung.
