Gummikompensator
Pumpenvibrationen und Druckstösse lockern starre Rohrverbindungen mit der Zeit.
Gummi-Kompensatoren nehmen diese Bewegungen auf und reduzieren Vibrationen, bevor sie sich auf das gesamte Rohrleitungssystem übertragen.
HENNLICH liefert Gummi-Kompensatoren für Pumpenanschlüsse, Heizungsanlagen, Wasserversorgung und industrielle Rohrleitungssysteme in der ganzen Schweiz.
Iwan Hinder
Messen, Steuern, Regeln / Heizsysteme Kompensatoren/Filter
.png_67458c37abb6c.png?ts=1784894645 "Kühlwasserkompensator")
Elastischer Schutz vor Vibrationen und Druckstössen
Ein Gummi-Kompensator ist ein flexibler Rohrverbinder aus verstärktem Elastomer, der Bewegungen, Vibrationen und Druckstösse in Rohrleitungssystemen aufnimmt.
Der Elastomerkörper verformt sich unter Belastung, während eingearbeitete Gewebe- oder Stahlcordeinlagen Druck- und Zugkräfte aufnehmen.
Diese Kombination ermöglicht Bewegungen dort, wo starre Rohrleitungen reissen würden, und hält gleichzeitig den Betriebsdruck aufrecht, bei dem ein unverstärkter Schlauch versagen würde.
Besonders Pumpenanschlüsse profitieren von Gummi-Kompensatoren, da Pumpenvibrationen ohne flexible Verbindung direkt auf die Rohrleitungen übertragen werden.
Der Gummikörper reduziert zudem die Schallübertragung und senkt so den Geräuschpegel in Technikräumen und Pumpstationen.
Da keine Metallbälge vorhanden sind, die ermüden könnten, eignet sich der Gummi-Kompensator besonders für Anwendungen mit dauerhaften Vibrationen.
Arten von Gummi-Kompensatoren
Unser Sortiment umfasst runde und eckige Gummi-Kompensatoren, Ausführungen mit Flansch- oder Gewindeanschluss sowie Spezialformen für anspruchsvolle Anwendungen.

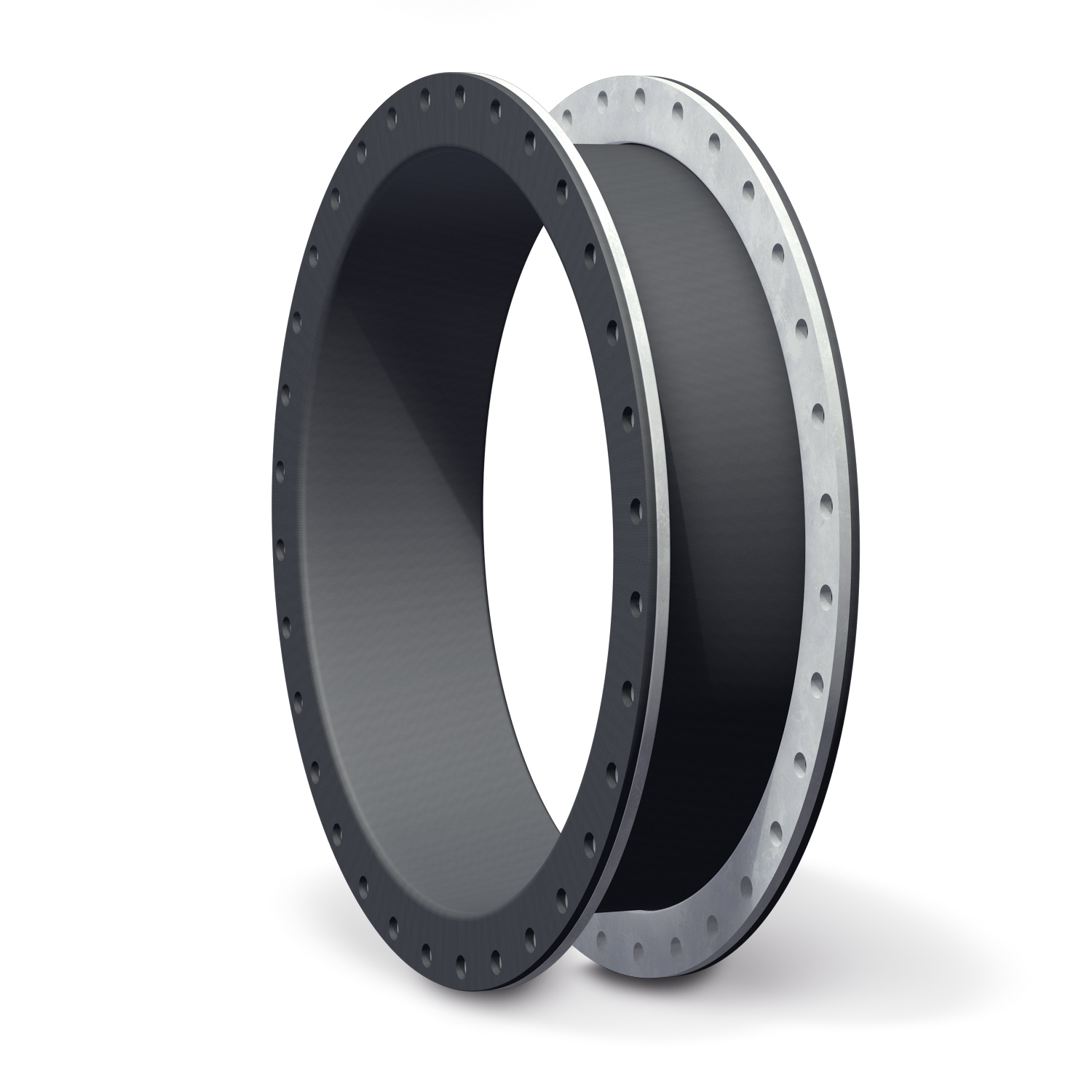

Gummi-Kompensatoren mit Flansch (rund und eckig)
Flansch-Kompensatoren werden über verschraubte Flansche aus Aluminium, beschichtetem Stahl oder Edelstahl angeschlossen. Runde Ausführungen eignen sich für Standard-Rohrleitungen, während eckige Modelle bei Kanälen oder Sammelleitungen eingesetzt werden.

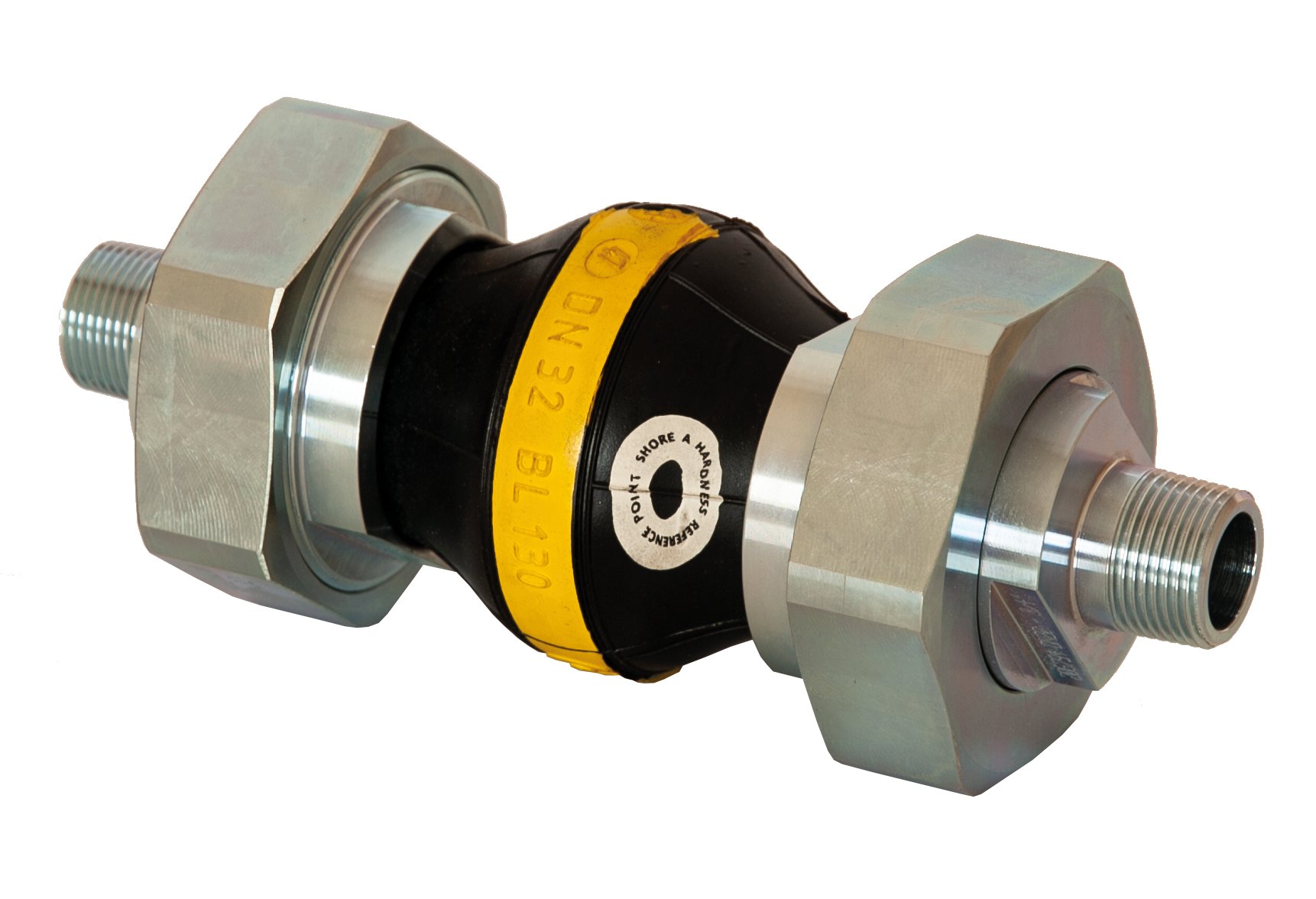

Gummi-Kompensatoren mit Gewindeanschluss
Gewinde-Kompensatoren wie Typ WRG oder Typ GW.130 verfügen über Innen- oder Aussengewinde anstelle von Flanschen. Sie eignen sich besonders für Rohrleitungen mit kleineren Nennweiten, bei denen Flanschverbindungen überdimensioniert wären.

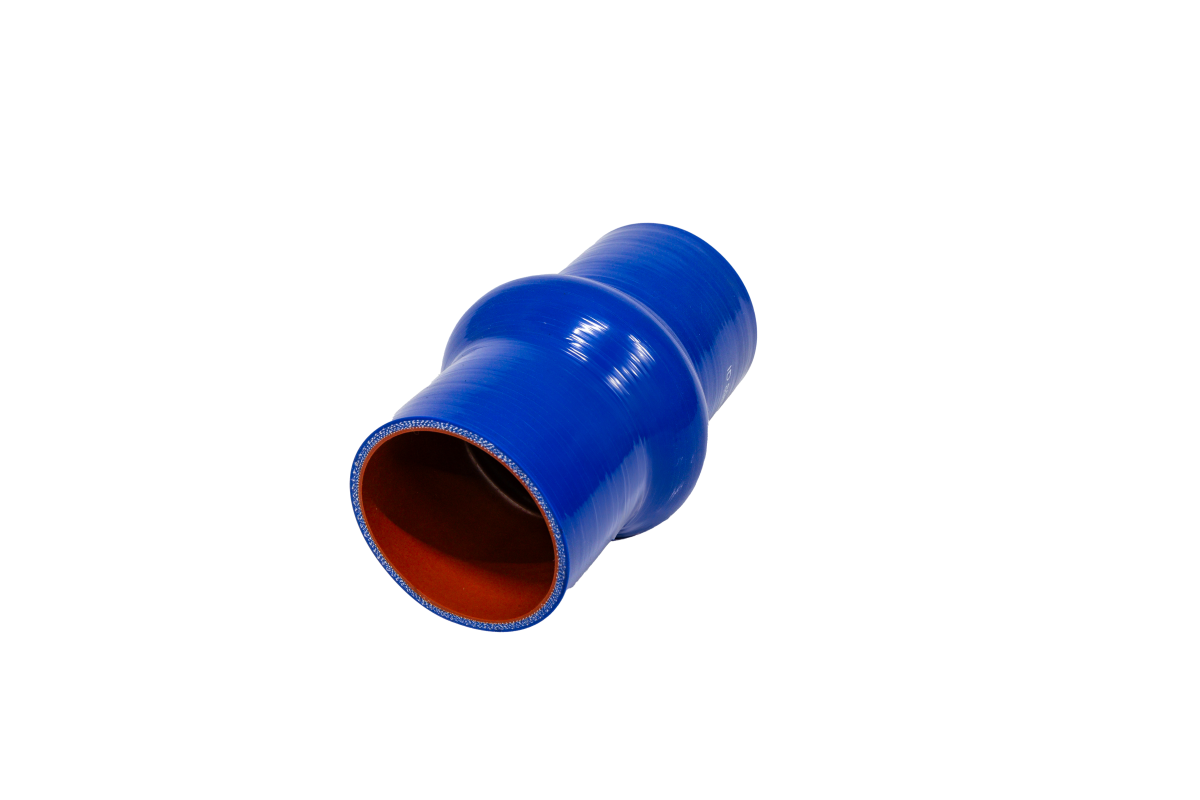

Kühlwasser- und SAE-Kompensatoren
Kühlwasser-Kompensatoren und SAE-Kompensatoren sind speziell entwickelte Produktreihen für definierte Anschlussnormen. Kühlwasser-Kompensatoren eignen sich für Kälte- und Kühlkreisläufe, während SAE-Ausführungen für Pumpen- und Motoranschlüsse nach SAE-Standard vorgesehen sind.
Dog-Bone- und Doppelwulst-Kompensatoren
Dog-Bone-Kompensatoren und Doppelwulst-Kompensatoren sind Spezialausführungen für grössere Bewegungsaufnahmen. Sie kommen zum Einsatz, wenn ein einfacher Wulst-Kompensator die erforderlichen axialen oder lateralen Bewegungen nicht ausreichend aufnehmen kann.
Funktionsweise von Gummi-Kompensatoren
Ein Gummi-Kompensator funktioniert, indem sich seine Elastomerwand bei axialen, lateralen oder winkeligen Bewegungen flexibel verformt, während die integrierte Verstärkung den Betriebsdruck aufnimmt.
Die Verstärkung besteht üblicherweise aus Nylon-, Aramid- oder Stahlcordgewebe und bestimmt unabhängig vom Gummimaterial die Druck- und Vakuumbeständigkeit.
Die Wahl des Elastomers erfolgt entsprechend dem Medium und der Betriebstemperatur.
Bei fachgerechter Montage hält der Kompensator dauerhaft den Vibrationsbelastungen stand, die starre Schweissverbindungen bereits nach wenigen Jahren schädigen würden.
Vorteile von Gummi-Kompensatoren
Die Vorteile eines Gummi-Kompensators ergeben sich aus der Kombination von elastischem Gummi und verstärkendem Gewebe bzw. Stahlcord.
Weniger Geräusche im Pumpenraum
Der Gummikörper reduziert Schall und Vibrationen direkt an der Quelle und senkt dadurch den Geräuschpegel an Pumpen und Verdichtern.
Kompakte und einfache Montage
Dank der kurzen Einbaulänge und der flexiblen Bauweise lassen sich Gummi-Kompensatoren auch in engen Rohrleitungssystemen problemlos installieren.
Hohe Beständigkeit gegen Medien und Temperaturen
Erhältlich in EPDM, NBR und weiteren Werkstoffen sind Gummi-Kompensatoren beständig gegenüber Wasser, Luft, Ölen, Chemikalien und Abgasen. Je nach Werkstoff liegt der Temperaturbereich bei etwa -25 °C bis +130 °C.
Individuelle Ausführungen auf Anfrage
Flanschmaterial, Elastomerqualität und Verstärkung werden individuell an Medium, Druck und Temperatur Ihrer Anwendung angepasst.
Einsatzbereiche von Gummi-Kompensatoren
Gummi-Kompensatoren werden überall dort eingesetzt, wo Pumpenvibrationen, Druckstösse oder thermische Bewegungen starre Rohrverbindungen belasten würden.
Pumpenanschlüsse
Gummi-Kompensatoren werden direkt an Pumpenein- und -ausgängen installiert. Sie entkoppeln die Rohrleitung von Pumpenvibrationen und reduzieren die Belastung benachbarter Flanschverbindungen.
Heizungs-, Klima- und Lüftungstechnik (HLK)
In Heizungs-, Kälte- und Klimaanlagen gleichen Gummi-Kompensatoren thermische Längenänderungen während der Heiz- und Kühlzyklen aus.
Wasseraufbereitung und industrielle Wasserleitungen
In Wasseraufbereitungsanlagen schützen Gummi-Kompensatoren Rohrleitungen vor Druckstössen beim Anfahren von Pumpen oder beim Schliessen von Armaturen.
Chemie- und Anlagenbau
In chemischen Prozessanlagen werden Gummi-Kompensatoren eingesetzt, deren Elastomer speziell auf das jeweilige Medium abgestimmt ist.
Ihr Spezialist für Gummi-Kompensatoren in Altendorf
HENNLICH führt Gummi-Kompensatoren in runden, eckigen, gewindeten und speziellen Ausführungen für die Lieferung in der gesamten Schweiz.
Unsere Spezialisten wählen Flanschmaterial, Elastomerqualität und Verstärkung passend zu Ihrem Medium sowie den Druck- und Temperaturanforderungen aus.
Wenn die Bewegungsaufnahme eines Gummi-Kompensators nicht ausreicht, bieten unsere Metall- und PTFE-Kompensatoren Lösungen für höhere Temperaturen und Drücke.
Die HENNLICH (Schweiz) GmbH mit Sitz in Altendorf ist Ihr Spezialist für Gummi-Kompensatoren im Schweizer Industriemarkt.
Ihr.Mehrwert.
Häufig gestellte Fragen
Ein Gummi-Kompensator ist ein flexibler Rohrverbinder, der Bewegungen, Vibrationen und Druckstösse aufnimmt. Er schützt starre Rohrleitungen vor Belastungen, die feste Verbindungen nicht ausgleichen können.
Die geeignete Gummiqualität richtet sich nach Medium und Betriebstemperatur. EPDM eignet sich für Wasser und viele Chemikalien, NBR ist ideal für Öle, während weitere Elastomere für spezielle chemische oder thermische Anforderungen verfügbar sind.
Runde Gummi-Kompensatoren eignen sich für klassische Rohrleitungen mit kreisförmigem Querschnitt. Eckige Ausführungen werden bei Kanälen oder Sammelleitungen mit rechteckigem Querschnitt eingesetzt.
Gummi-Kompensatoren werden über Flansch- oder Gewindeanschlüsse mit der Rohrleitung verbunden. Die korrekte Einbaulänge und Ausrichtung sind entscheidend, um vorzeitigen Verschleiss an den Anschlussflächen zu vermeiden.
Gummi-Kompensatoren sollten regelmässig visuell auf Risse, Ausbeulungen oder Verschleiss kontrolliert werden. Unter normalen Betriebsbedingungen sind keine internen Wartungsarbeiten erforderlich.
Je nach Elastomer und Verstärkung liegt der typische Einsatzbereich zwischen etwa -25 °C und +130 °C.
Ja. HENNLICH liefert Standard- und Sonderausführungen von Gummi-Kompensatoren direkt ab Lager in der Schweiz und bietet dabei kompetente technische Beratung.
