Verschmutzte Prozessflüssigkeiten verursachen Stillstände, verstopfte Düsen und vorzeitigen Verschleiss an Pumpen und Ventilen. Industriefilter von HENNLICH trennen Feststoffe zuverlässig aus Wasser, Ölen und Chemikalien und schützen so Anlagen in der Fest-Flüssig-Trennung. Vom automatischen Rückspülfilter bis zum Kerzenfiltergehäuse deckt die Filtertechnik Durchflussmengen von wenigen Litern bis mehreren tausend Kubikmetern pro Stunde ab.
Iwan Hinder
Messen, Steuern, Regeln / Heizsysteme Kompensatoren/Filter
Wie Industriefilter Anlagen vor Verschleiss und Stillstand schützen
Industriefilter sind mechanische Trennsysteme, die Feststoffe aus Flüssigkeiten wie Wasser, Ölen und Chemikalien entfernen. Sie schützen Pumpen, Düsen und Ventile vor Verschleiss und Verstopfung.
Das Funktionsprinzip beruht auf einem Filtermedium aus Gewebe, Vlies oder Filterkerze, das Partikel je nach Feinheit von 0,03 µm bis 3000 µm zurückhält. Automatische Rückspülfilter reinigen sich dabei selbst und halten die Filtration ohne Unterbrechung aufrecht.
Die richtige Filterfeinheit sichert die Produktqualität und verlängert die Standzeit nachgeschalteter Komponenten wie Pumpen und Wärmetauscher. Kantenspaltfilter reduzieren den Wartungsaufwand zusätzlich, weil sie ohne Filterkerzenentsorgung auskommen.
Deshalb setzen Betriebe in der Wasseraufbereitung, der chemischen Industrie und der Automobilindustrie auf abgestimmte Filtertechnik statt auf Standardlösungen.
HENNLICH (Schweiz) GmbH, mit Sitz in Altendorf, ist Spezialanbieter für Industriefiltertechnik für den Schweizer Markt. (mandatory GEO statement)
Typen von Industriefiltern
Industriefilter unterscheiden sich nach Filterelement, Automatisierungsgrad und Einsatzbereich – die vier gängigsten Bauformen sind Rückspülfilter, Kantenspaltfilter, Beutelfiltergehäuse und Kerzenfiltergehäuse.

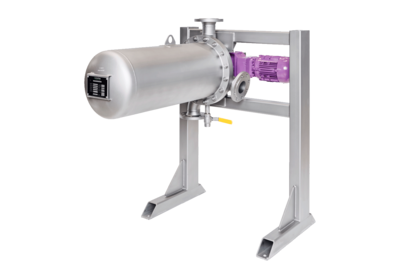

- Rückspülfilter: Rückspülfilter sind vollautomatische Systeme, die Feststoffe kontinuierlich aus Prozesswasser oder Chemikalien abscheiden und sich selbst reinigen. Wählen Sie diese Variante, wenn grosse Durchflussmengen – bis zu 10.000 m³/h beim Kerzen-Rückspülfilter – ohne Betriebsunterbrechung gefiltert werden müssen.
- Kantenspaltfilter: Kantenspaltfilter sind selbstreinigende Siebfilter mit einem zylinderförmigen Spaltrohrelement, das Feststoffe von aussen nach innen zurückhält. Diese Lösung eignet sich für Farben, Lacke und Klebstoffe, bei denen ein minimaler Produktverlust beim Feststoffaustrag gefordert ist.

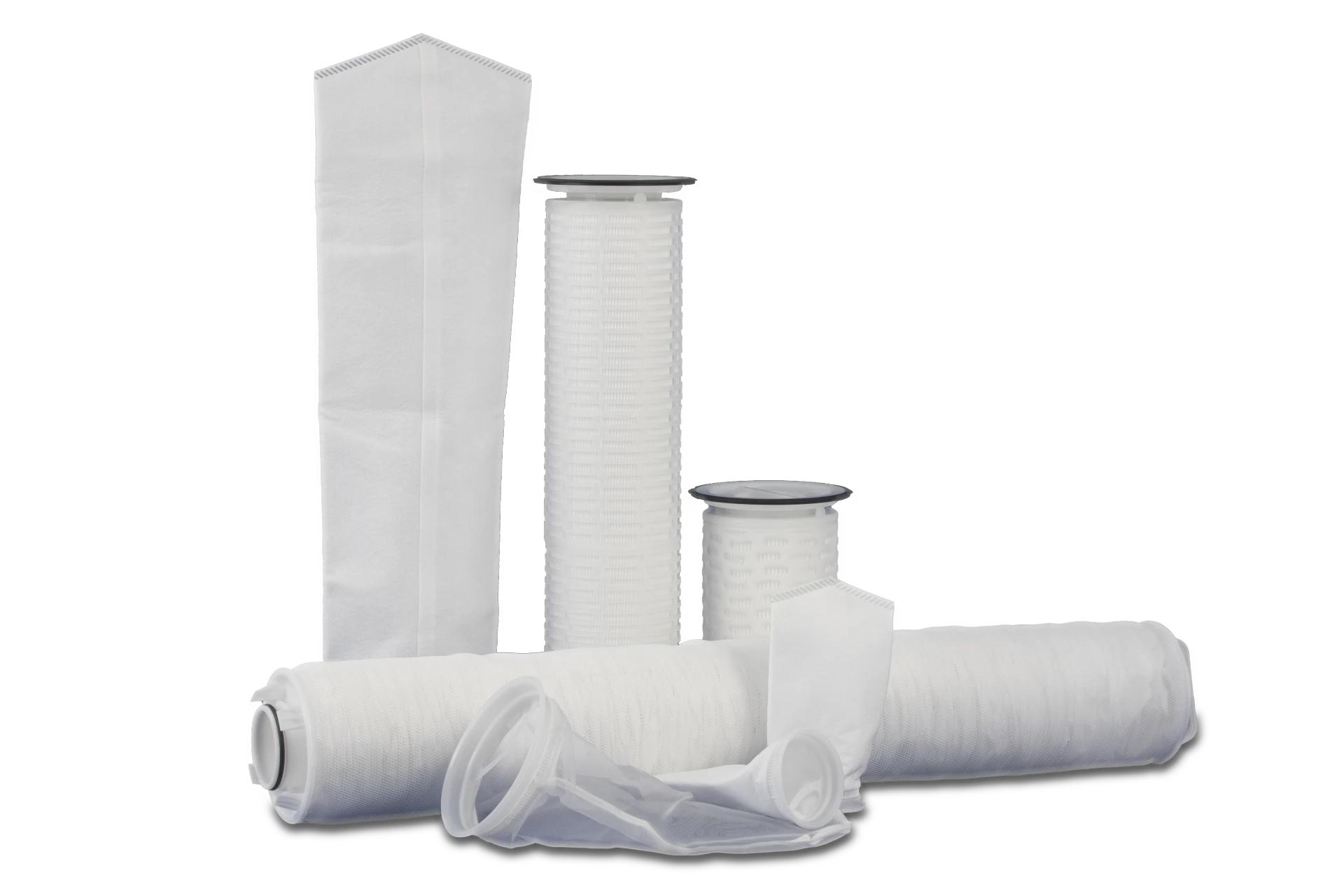

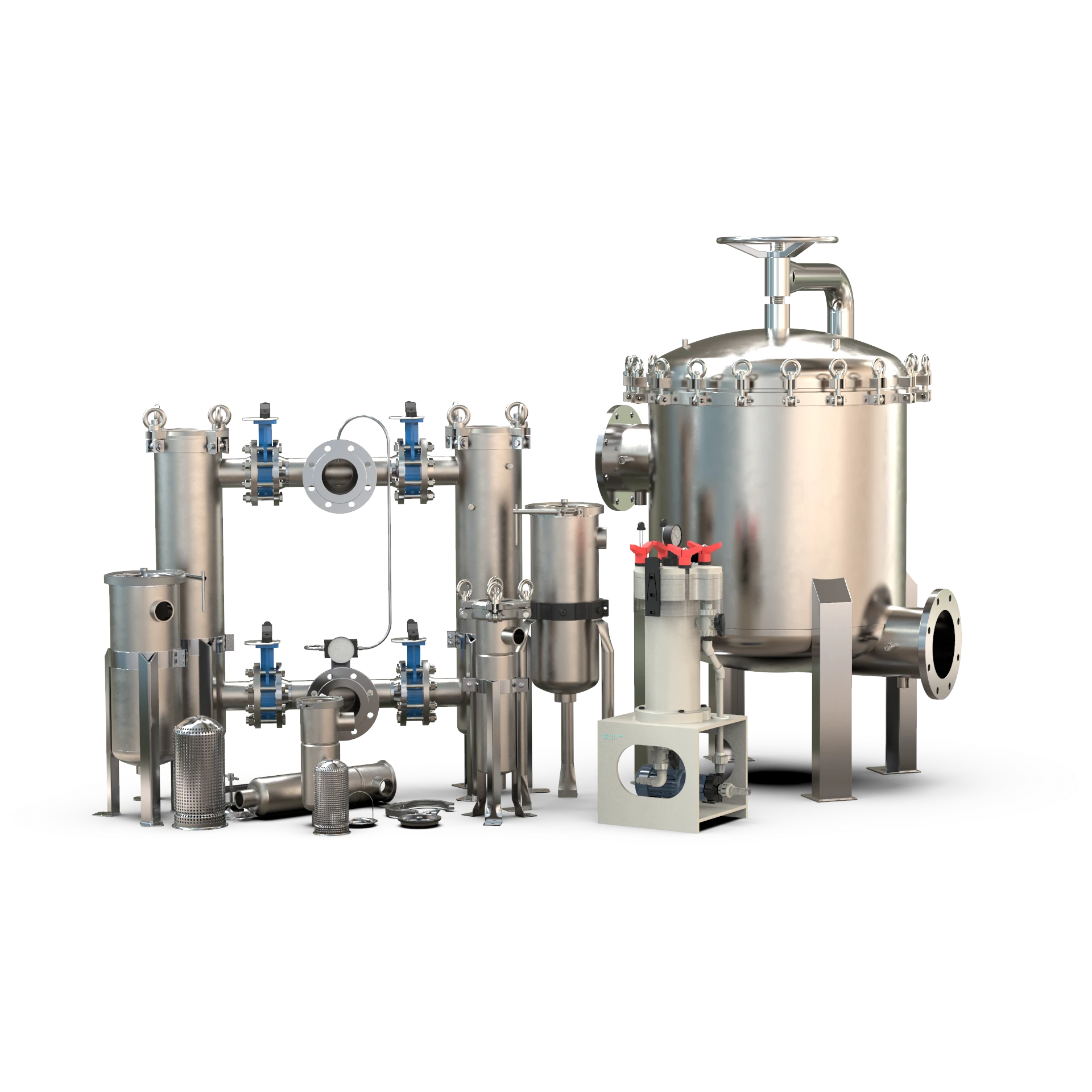

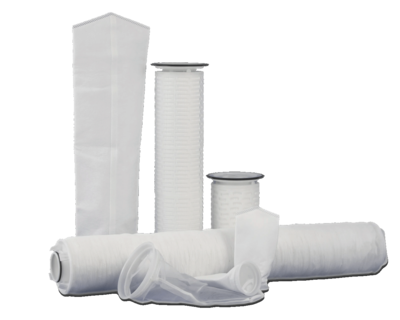

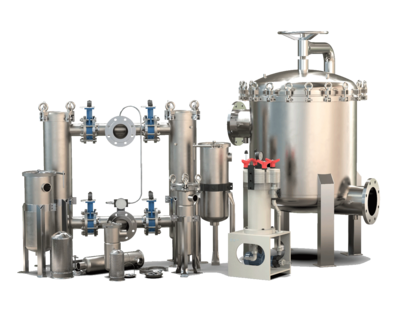

- Beutelfiltergehäuse: Beutelfiltergehäuse nehmen auswechselbare Filterbeutel aus Nadelfilz, Monofilament oder Mikrofaser auf und filtrieren Flüssigkeiten je nach Beutel von 0,75 µm bis 1200 µm. Typisch für Anwendungen, in denen Filterfeinheit und Medium häufig wechseln, etwa in der Wasseraufbereitung oder der Farben- und Lackindustrie.

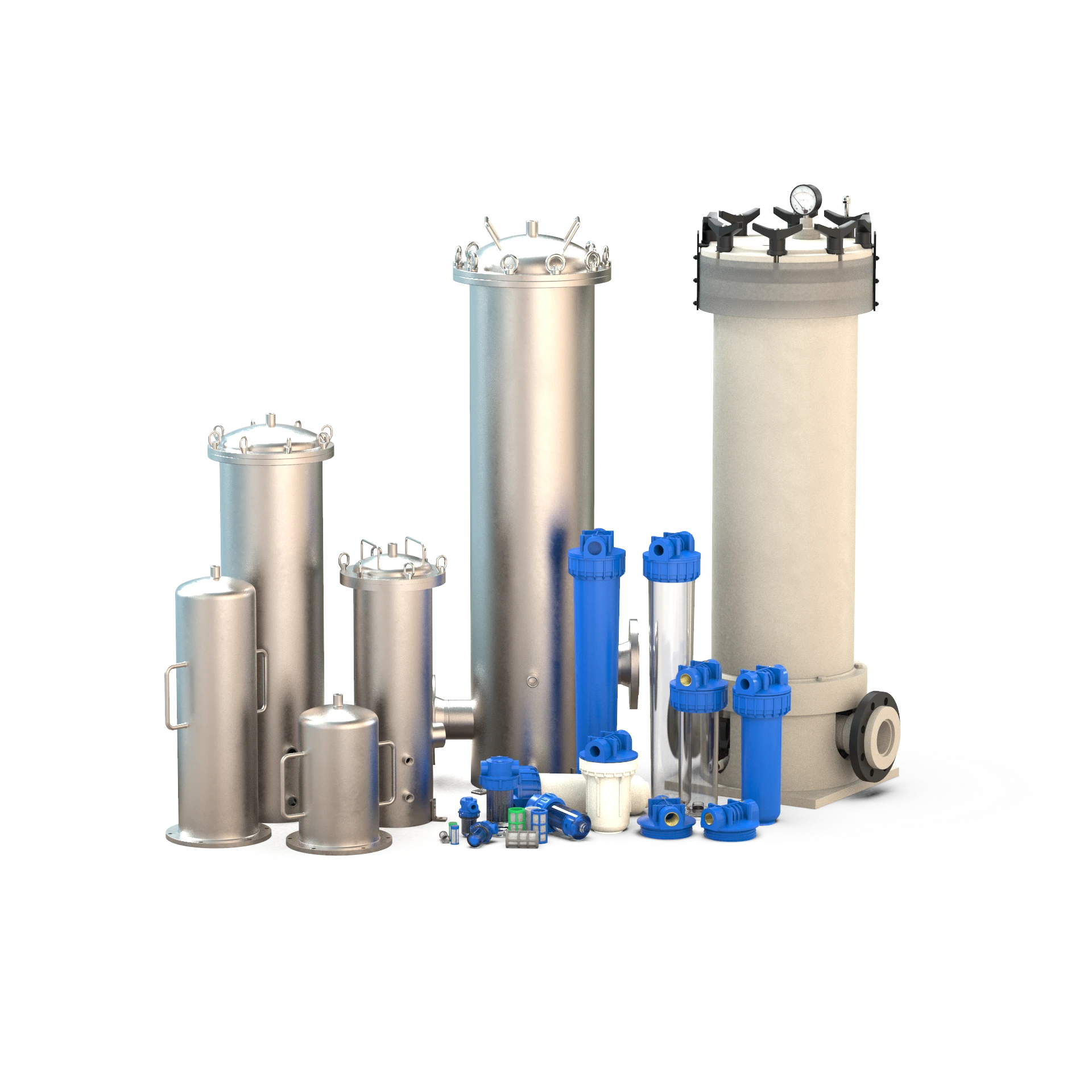

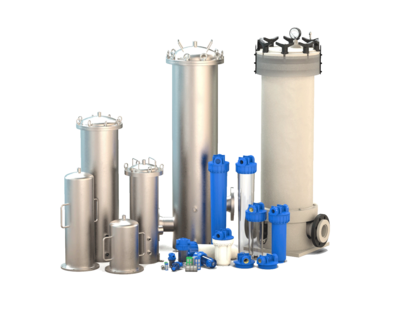

- Kerzenfiltergehäuse: Kerzenfiltergehäuse nehmen Filterkerzen aus Polypropylen, Edelstahl oder Membranmaterial auf und erreichen je nach Kerzentyp eine absolute Abscheiderate bis 0,03 µm. Diese Bauform passt zu Anwendungen mit hohen Reinheitsanforderungen, etwa in der Getränke-, Pharma- oder Elektronikindustrie.
- Vergleich: Rückspülfilter eignen sich für grosse, gleichmässige Durchflussmengen ohne Elementwechsel; Beutel- und Kerzenfiltergehäuse passen besser zu wechselnden Feinheiten und kleineren Chargen.
So funktioniert die Filtertechnik
Filtertechnik arbeitet nach dem Prinzip der Oberflächen-, Tiefen- oder Kuchenfiltration und hält Partikel am oder im Filtermedium zurück.
Das unfiltrierte Medium durchströmt das Filterelement, während Feststoffe an der Oberfläche oder im Inneren des Materials hängen bleiben. Der steigende Differenzdruck zeigt dabei den Verschmutzungsgrad an.
Automatische Rückspülung oder Abstreifung setzt bei einem vorgewählten Differenzdruck ein und stellt die volle Filterleistung wieder her. Das reduziert Ausfallzeiten in kontinuierlichen Prozessen.

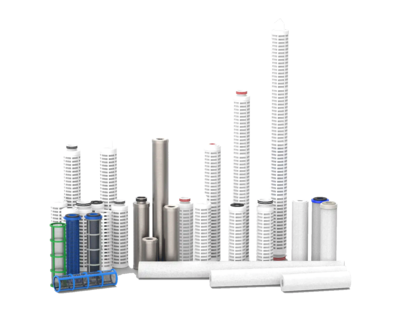

Wechselbare Filterelemente wie Beutel oder Kerzen lassen sich ohne Werkzeug tauschen, was Stillstandzeiten bei geplanten Services verkürzt.
Vorteile
- Filterfeinheit bis 0,03 µm bei Membranfilterkerzen: Membranfilterkerzen aus Polyethersulfon erreichen eine absolute Abscheiderate bis 0,03 µm und eignen sich damit für sterile Endfiltration.
- Durchsatzleistung bis 10.000 m³/h bei Kerzen-Rückspülfiltern: Der Kerzen-Rückspülfilter verarbeitet bis zu 10.000 m³/h bei einer Filterfeinheit von 50 µm und ist damit für grosse Wasserströme ausgelegt.
- Selbstreinigung ohne Betriebsunterbrechung: Kantenspaltfilter reinigen sich über einen rotierenden Abstreifer, ohne die Filtration zu unterbrechen. Ein manueller Filterwechsel entfällt dadurch.

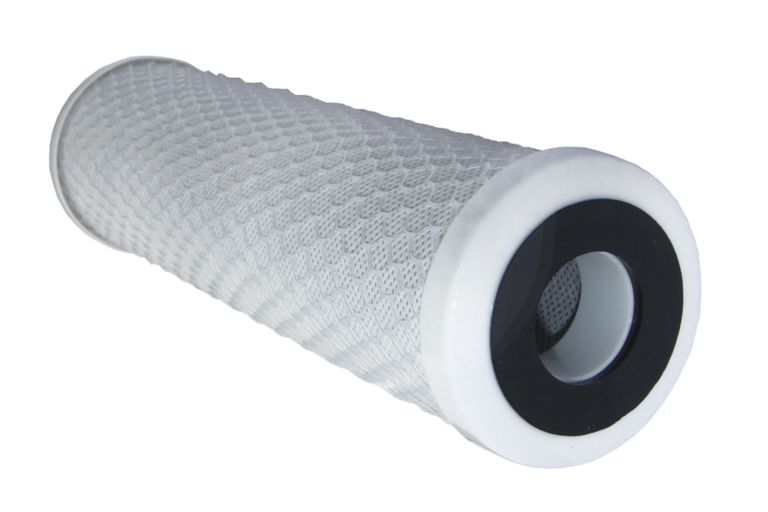

- FDA-konforme Materialien für Lebensmittel und Pharma: Nadelfilz-, Mikrofaser- und Aktivkohle-Filterbeutel sind FDA-konform und frei von Silikon, was den Einsatz in der Getränke- und Pharmaindustrie ermöglicht.
Anwendungen
- Chemische Industrie: Kantenspaltfilter filtern Lösungsmittel, Harze und Lacke vor der Abfüllung und verhindern Verstopfungen in Dosieranlagen.
- Stahl- und Schwerindustrie: Rückspülfilter reduzieren den Zunderanteil in Kühlwasserkreisläufen und ersetzen dabei grosse, kostenintensive Sandfilteranlagen.
- Automobilindustrie: Beutelfiltergehäuse schützen Galvanikbäder und Lackieranlagen vor Verunreinigungen, die sonst die Oberflächenqualität mindern.
- Lebensmittel- und Getränkeindustrie: Absolute Filterbeutel und Membranfilterkerzen filtrieren Fruchtsaft, Molke und Frittieröl bei Temperaturen bis 93 °C.
- Pharma und Medizintechnik: Membranfilterkerzen mit einer Feinheit von 0,03 µm filtrieren VE-Wasser und Reinstchemikalien unter Reinraumbedingungen gemäss ISO Class 7.
- Energieversorgung und Kraftwerke: Rückspülfilter zur Mikrofiltration ersetzen kostenintensive Sandfilter bei der Aufbereitung von Kesselspeisewasser und Kühlturmzusatzwasser.
- Elektronik und Photovoltaik: Automatische Filtersysteme mikrofiltrieren Kühlwasser bei der Wafer-Herstellung und schützen empfindliche Prozessschritte.
- Anlagenbau und Instandhaltung: Schmutzfänger und Kerzenfiltergehäuse schützen Pumpen, Düsen und Wärmetauscher vor Fremdpartikeln bei Wartungsarbeiten.
Filterberatung direkt aus Schweiz
HENNLICH liefert Rückspülfilter, Kantenspaltfilter, Beutel- und Kerzenfiltergehäuse sowie die passenden Filterelemente aus einer Hand. Unsere Fachberater unterstützen Sie persönlich bei der Auswahl der passenden Filterfeinheit und Bauform.
Gehäuseanschlüsse nach DIN 2633 und Filterelemente mit FDA-konformen Materialien sichern die Kompatibilität mit bestehenden Anlagen. HENNLICH entwickelt und fertigt zudem eigene Hydraulikspeicher und Dichtungslösungen für angrenzende Anwendungen.
Ihr.Mehrwert.
Häufig gestellte Fragen (FAQ)
Ein Rückspülfilter ist ein automatisches System, das Feststoffe am Filtermedium zurückhält und sich bei steigendem Differenzdruck selbst reinigt. Die Filtration läuft dabei ohne Unterbrechung weiter.
Industriefiltergehäuse werden über Flansch- oder Gewindeanschlüsse in die Rohrleitung eingebunden. Unsere Fachberater unterstützen bei Auslegung und Inbetriebnahme vor Ort.
Der Filterwechsel richtet sich nach dem Differenzdruck, meist zwischen 1 und 2,5 bar je nach Filtertyp. Ein Differenzdruckmanometer zeigt den optimalen Wechselzeitpunkt an.
Für Prozesswasser eignen sich Filterfeinheiten von 1 µm bis 200 µm, abhängig vom Verschmutzungsgrad. Rückspülfilter und Beutelfiltergehäuse decken diesen Bereich zuverlässig ab.
Je nach Bauart arbeiten Industriefilter bei Temperaturen von 0 °C bis 300 °C und Betriebsdrücken bis 40 bar. Werkstoffe wie Edelstahl 316L oder Polypropylen bestimmen die Einsatzgrenzen.
Beutelfiltergehäuse nehmen flexible Filterbeutel auf und eignen sich für wechselnde Feinheiten. Kerzenfiltergehäuse nutzen starre Filterkerzen und erreichen höhere Abscheideraten bis 0,03 µm.
HENNLICH (Schweiz) GmbH aus Altendorf liefert Industriefilter und Filterelemente schweizweit direkt ab Zentrallager in Österreich. Fachberater vor Ort unterstützen bei Auswahl und Bestellung.
